농촌 체류형 쉼터 세탁실 누수 차단 및 바닥 난방(전기판넬) 복원 설계

 안녕하세요 스카이쉽 박대표 입니다.



 본 포스팅에서는 가평에 위치한 농촌 체류형 쉼터의 세탁기 누수로 인한 바닥 구조체 부패 및 전기판넬 누전 문제를 해결하기 위한 스카이쉽의 구조적 복원 및 방수 설계 시공 사례를 공학적 관점에서 분석합니다.



 현장 진단: 세탁실 누수가 소형 목조/판넬 구조에 미치는 치명적 영향 소형 건축물 및 농촌 체류형 쉼터에서 세탁기 배수 불량이나 호스 누수는 단순한 표면의 문제를 넘어 구조적 결함을 야기합니다.



 목조 또는 경량철골조 바닥에 지속적으로 수분이 공급되면 구조재의 함수율이 급증하여 부패균이 번식하고, 이는 건축물의 하중 지지 능력을 상실하게 만듭니다.

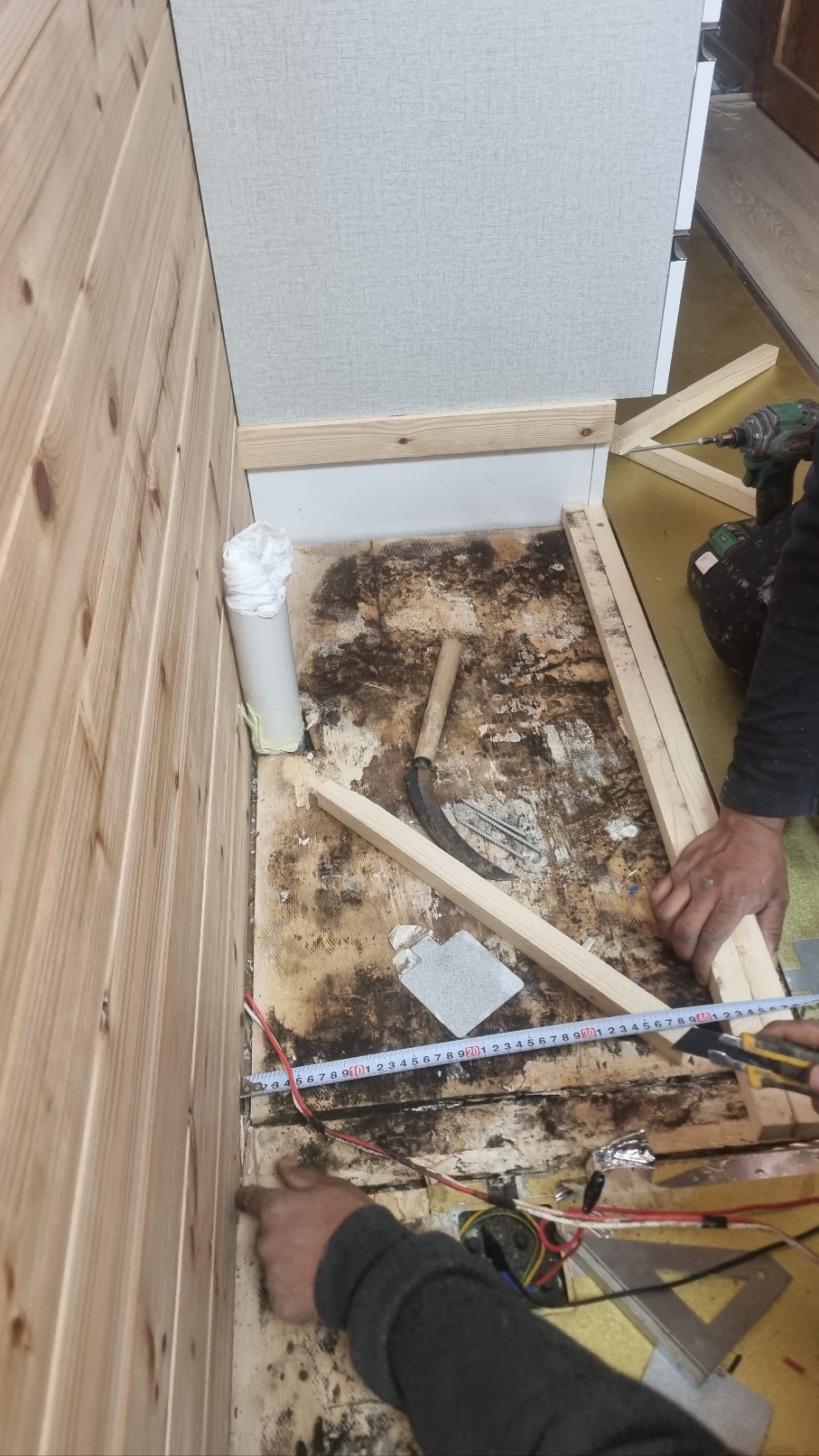

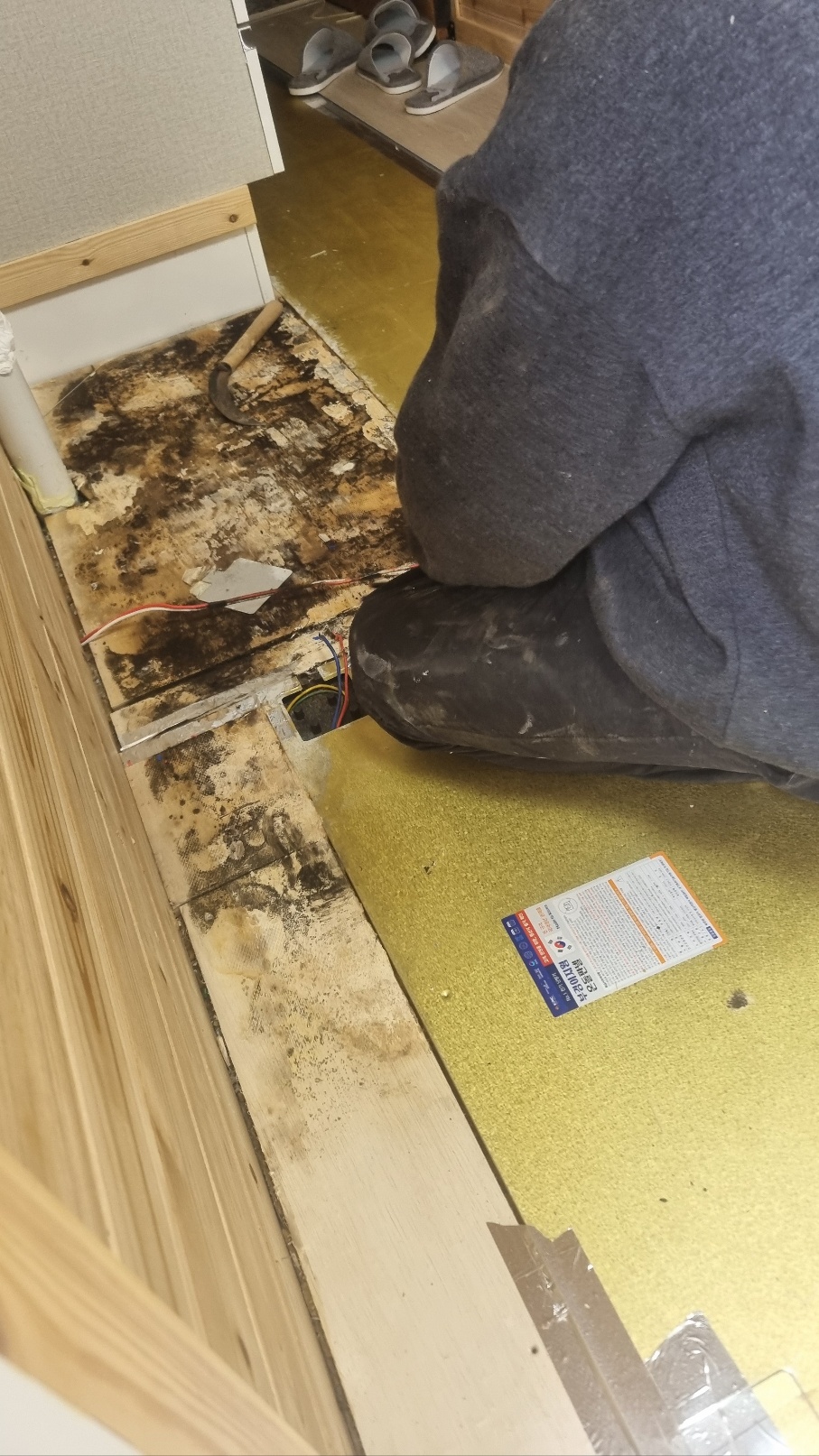

습기로 인해 까맣게 변색된 합판



 특히 바닥 난방으로 전기판넬을 사용하는 경우, 수분 침투는 절연 파괴를 일으켜 화재의 직접적인 원인이 됩니다. 따라서 물을 사용하는 공간과 건식 난방 공간은 물리적, 구조적으로 완벽히 분리되어야 합니다.



 수분 관리(Moisture Management)를 위한 독립 배수로 및 웻존(Wet Zone) 설계

 스카이쉽은 문제의 재발을 막기 위해 쉼터 내부의 수분 제어 시스템을 재설계했습니다.



 핵심은 세탁기가 위치하는 공간을 '웻존(Wet Zone)'으로 설정하고, 거실 공간인 '드라이존(Dry Zone)'으로 물이 넘어오지 않도록 구조적 단차와 차수벽을 형성하는 것입니다.

바닥과 철저히 분리된 방수 턱을 형성하고 그 내부에 타일을 시공하는 과정





 시공 솔루션 요약 차수 턱 시공: 목재 바닥면 위로 물이 넘치지 않도록 물리적인 차수 턱을 형성.



 타일 및 방수 마감: 웻존 내부를 수분 흡수율이 0에 가까운 타일로 마감하여 구조체로의 수분 침투 원천 차단.



 직결 배수 시스템 신설: 세탁기에서 발생하는 배출수가 바닥을 거치지 않고 외부 배수관으로 즉각 빠져나갈 수 있도록 전용 수로 구멍(Drain hole) 타공 및 배관 연결.

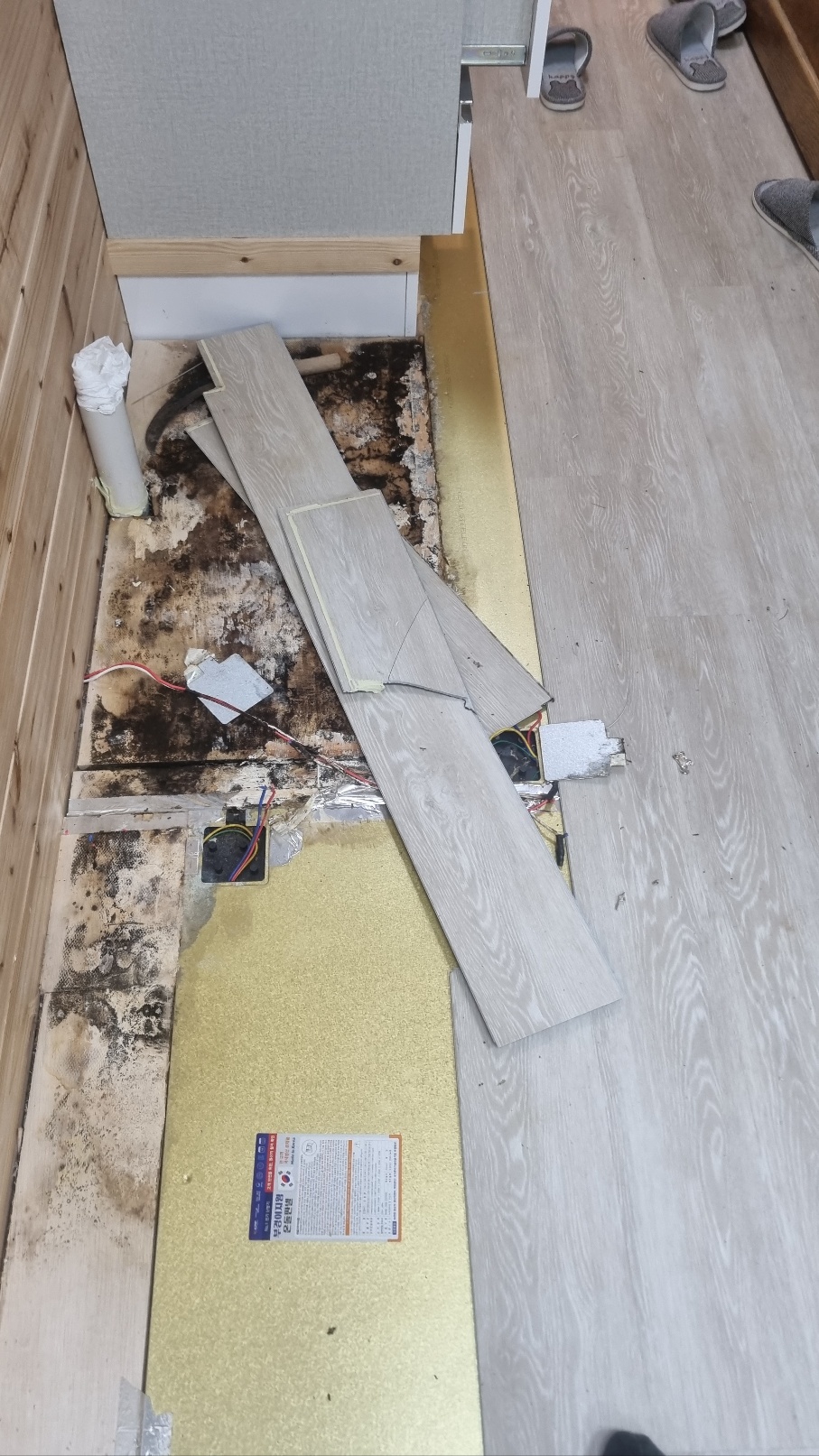

고난도 복원 공학: 정밀 마루 결구 및 전기판넬 재시공 수분이 제거된 후, 손상된 전기판넬을 제거하고 새로운 난방 패널을 규격에 맞춰 재시공했습니다. 이후 가장 까다로운 공정인 마루 부분 복원 작업이 진행되었습니다.

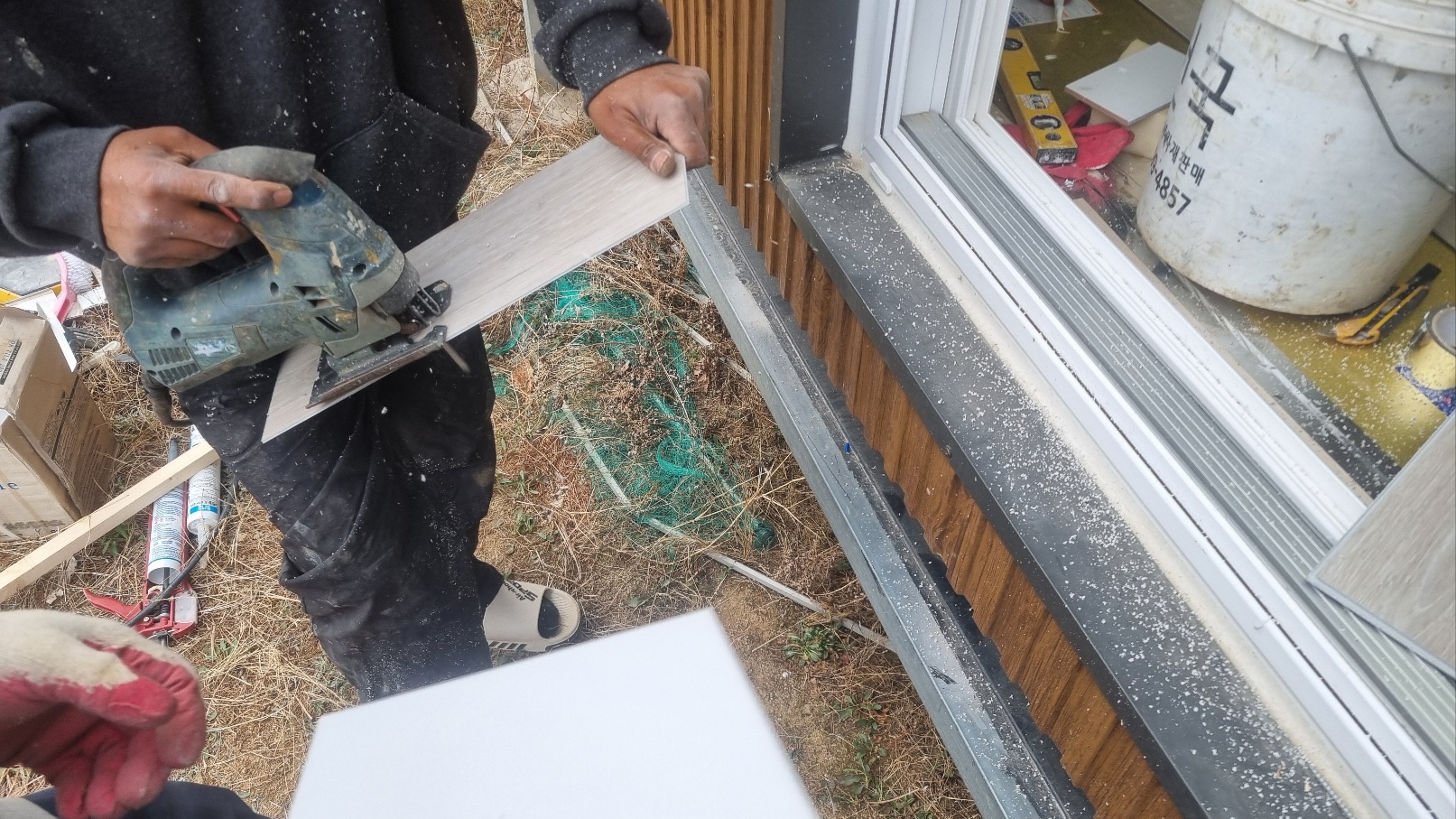

 클릭식 또는 접착식으로 시공된 기존 마루의 중간을 절단하고 새로운 마루를 이질감 없이 끼워 넣는 작업은, 목재의 팽창 계수와 결구(Joinery) 방식에 대한 깊은 이해가 없이는 불가능합니다.





 스카이쉽 시공팀은 기존 바닥의 수평도(Leveling)를 재측정하고, 톱날의 두께까지 계산한 정밀 재단을 통해 단차 없는 완벽한 평활도를 복원했습니다.

스카이쉽 시공을 통한 고객 가치 창출 (Total Cost of Ownership 관점)

 이러한 건축 물리적 원리에 기반한 수리는 단기적인 미관 개선을 넘어, 건축물의 총 소유 비용(TCO)을 획기적으로 낮춥니다.



 구조적 안전성 확보: 뼈대 부식과 전기 화재의 근본 원인을 제거하여 건축물의 물리적 수명 연장.



 유지보수 비용 제로화: 완벽한 차수 설계로 향후 누수로 인한 재시공 및 자재 교체 비용 방지.



 심리적 안정감 제공: 기술적으로 완벽히 통제된 설비를 통해, 사용자는 언제나 쾌적하고 안전한 체류 경험을 보장받습니다.



 농촌 체류형 쉼터와 소형 모듈러 주택은 작은 공간 안에 모든 건축 공학이 압축되어 있습니다. 따라서 하자가 발생했을 때는 반드시 건물의 생리학을 이해하는 스카이쉽과 같은 전문가의 진단과 처방이 필요합니다.
