겨울철 지붕 동결·결빙 누수의 공학적 매커니즘 분석과 50mm 결합식 징크판넬 및 돌출 물끊기 처마 방수 공법

안녕하세요 스카이쉽 박대표 입니다.



컨테이너 농막 및 가설건축물에서 겨울철에 발생하는 지붕 누수는 적설 하중과 수분의 결빙·융해 반복 작용에 의해 구조체의 내구성을 급격히 저하시키는 치명적인 결함입니다.



원인에 대한 공학적 분석 없이 시행하는 부분적인 실리콘 실링 작업은 동결 팽창압을 견디지 못하고 쉽게 파손됩니다.



컨테이너 지붕 누수는 단순히 지붕 표면에서만 머물지 않고, 처마 끝단을 타고 내부 벽체와 골조로 빗물이 역류하는 구조적 문제를 동반합니다.



특히 경사가 거의 없는 평지붕 형태의 컨테이너는 처마 끝에 물끊기 구조가 없으면 강풍을 동반한 비가 내릴 때 빗물이 벽체 내부로 스며들어 철판 부식과 내부 단열재 오염을 유발하는 주요 원인이 됩니다.



오늘은 겹침 지붕의 미세 처짐과 실리콘 경화에 따른 겨울철 누수 매커니즘을 기술적으로 진단하고, 이를 원천적으로 차단하기 위한 혀와 홈(Tongue & Groove) 기밀 결합 구조의 50mm 결합식 징크판넬 덧방 및 돌출 물끊기 처마 설계 공법을 상세히 분석해 드립니다.



1. 겹침 지붕의 미세 처짐과 동결 팽창 및 실리콘 경화에 따른 누수 매커니즘

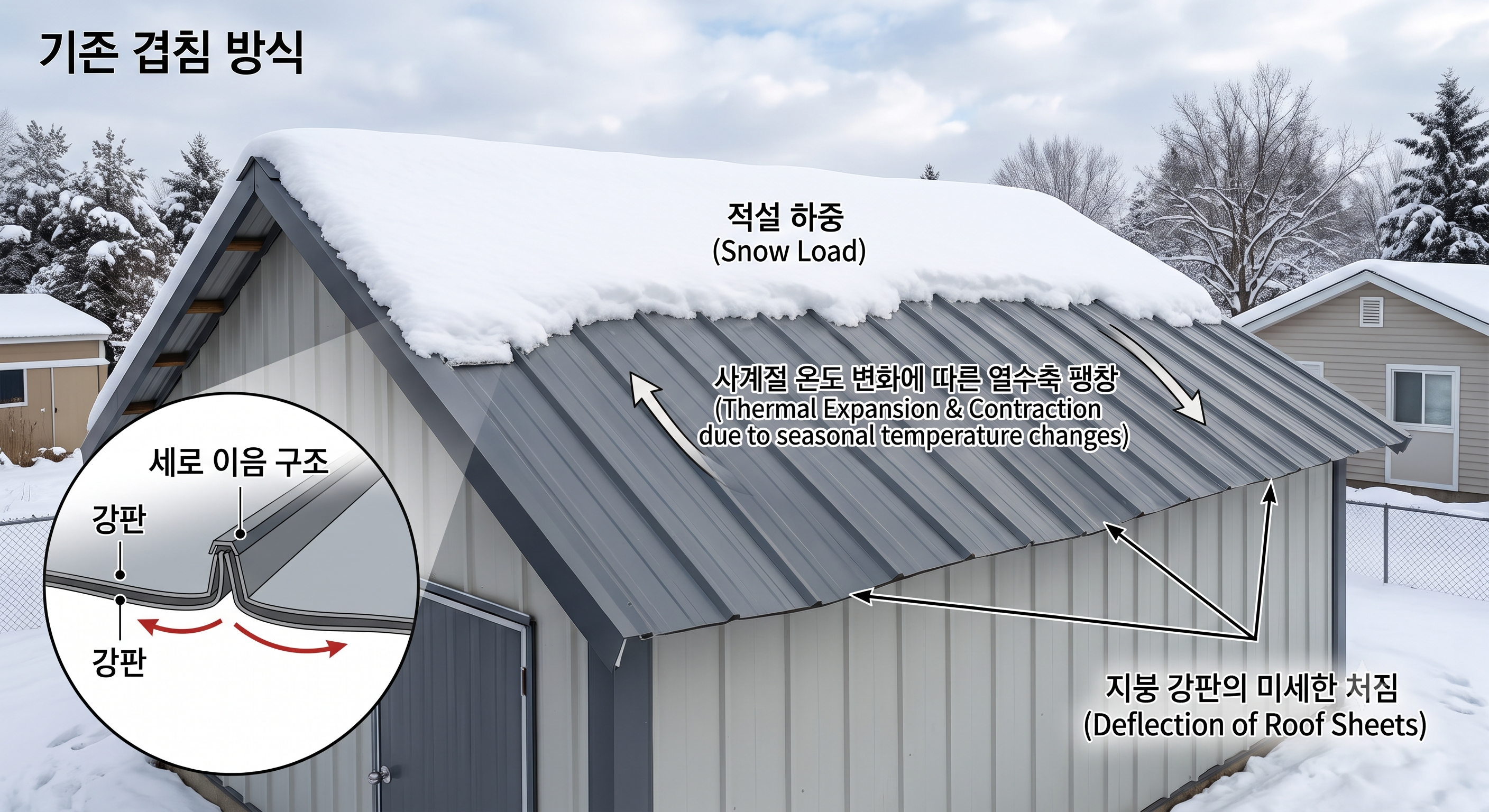

소형 건축물에 적용된 기존 겹침 방식 지붕은 강판과 강판을 상호 포개어 이음하는 단순 중첩 구조를 가집니다.



이러한 지붕 구조체는 적설 하중과 사계절 온도 변화에 따른 열수축 팽창이 지속되면서 지붕 강판에 미세한 처짐(Deflection)이 유발됩니다.

겹침 부위에 미세 처짐이 가중된 상태에서 하온에 의한 동결과 상온에 의한 융해가 반복되면, 이음새 틈새로 유입된 수분이 얼어붙으며 압축 팽창압을 행사하여 판재 간의 유격을 더욱 확대시킵니다.



일반적인 컨테이너 지붕은 물매(경사)가 완만하여 빗물이 빠르게 배수되지 못하고 상부에 고이는 현상이 자주 발생합니다.



이 상태에서 외부 노출 코킹(실리콘 및 우레탄)재는 강한 자외선과 사계절 온도 변화에 노출되어 시간이 지남에 따라 경화되고 균열이 생기는 열화 현상이 가속화됩니다.



지붕 상부 배수가 불완전한 상태에서의 코킹 접합은 조기에 파단되어 지속적인 누수를 일으키게 됩니다.

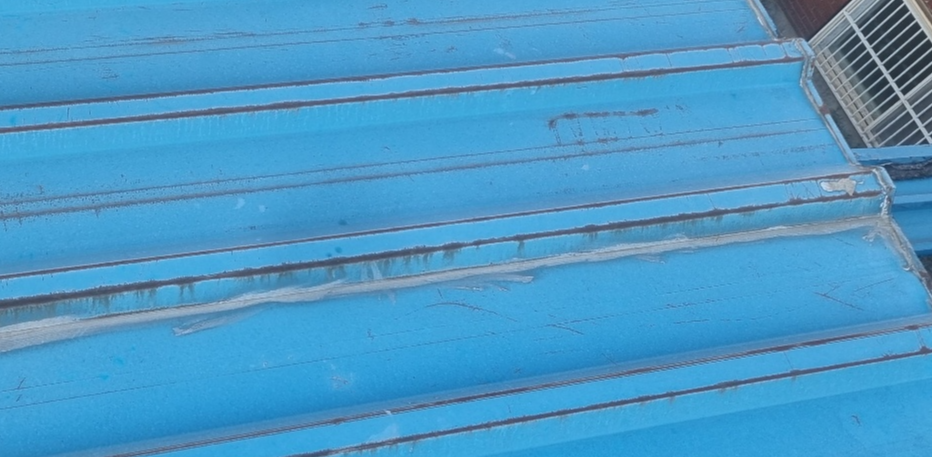

사진과 같이 경화되어 균열이 발생한 실리콘과 확대된 강판 유격 사이로 눈 녹은 융해수가 모세관 현상(Capillary Action)에 의해 내부로 유입되는 것이 동절기 지붕 누수의 구조적 매커니즘입니다.

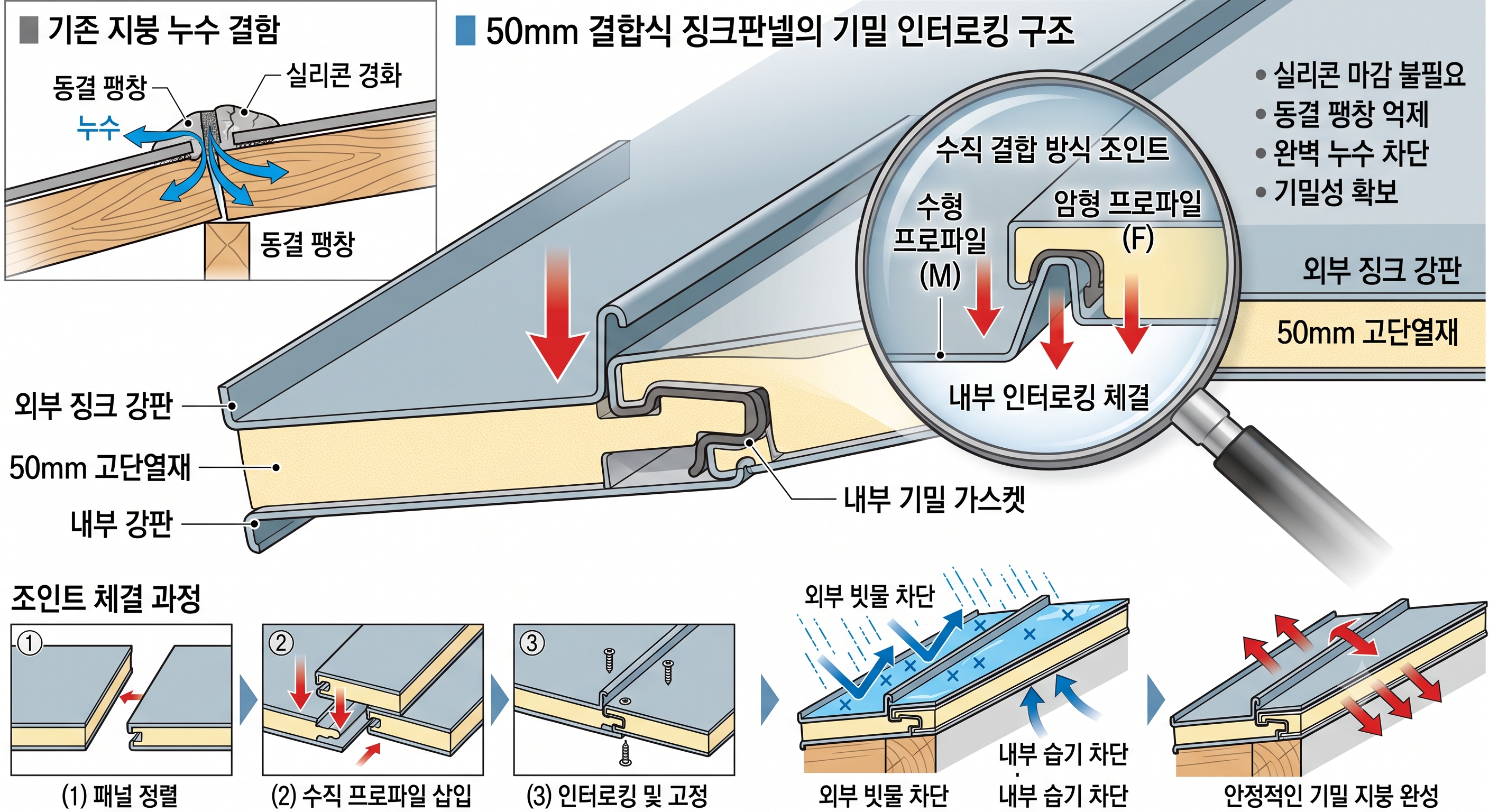

2. 혀와 홈(Tongue & Groove) 기밀 결속 50mm 결합식 징크판넬의 방수 매커니즘

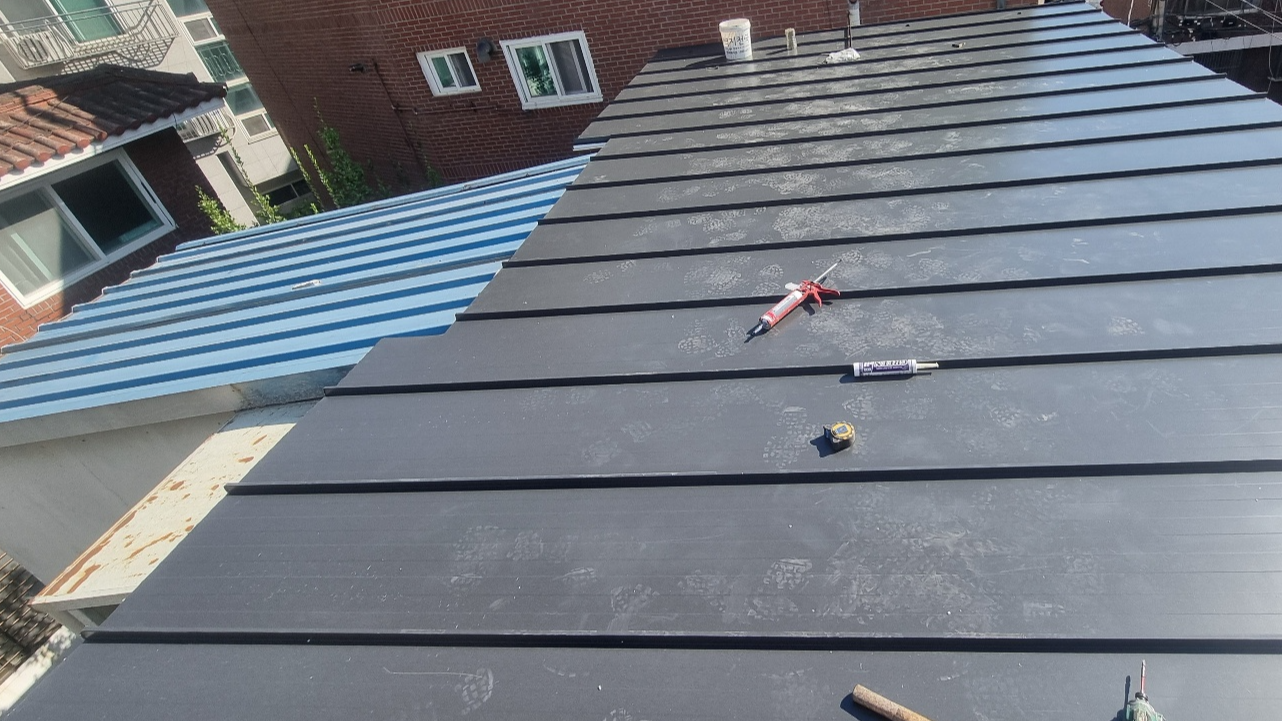

동결 팽창과 실리콘 경화로 인한 기존 지붕의 누수 결함을 원천 차단하기 위해 투입되는 자재는 50mm 결합식 징크판넬입니다.



결합식 징크판넬은 조인트 부위가 혀와 홈(Tongue & Groove) 방식으로 내부에서 인터로킹(Interlocking)되어 체결되는 기밀 구조를 형성합니다.

암수 결합 구조 내부에서 기밀 밀봉이 이루어지므로 외부 직결 피스 노출이 최소화되며, 이음새 틈새로 수분이 침투할 수 있는 수밀성 파괴 경로가 물리적으로 차단되는 우수한 방수 매커니즘을 나타냅니다.



아울러 50mm 고밀도 단열 심재가 일체형으로 형성되어 있어 동절기 지붕을 통한 열에너지 유출을 차단하는 높은 열저항 성능을 발휘합니다.

3. 외벽 수분 침투를 차단하는 돌출 물끊기 처마의 배수 수공학 설계

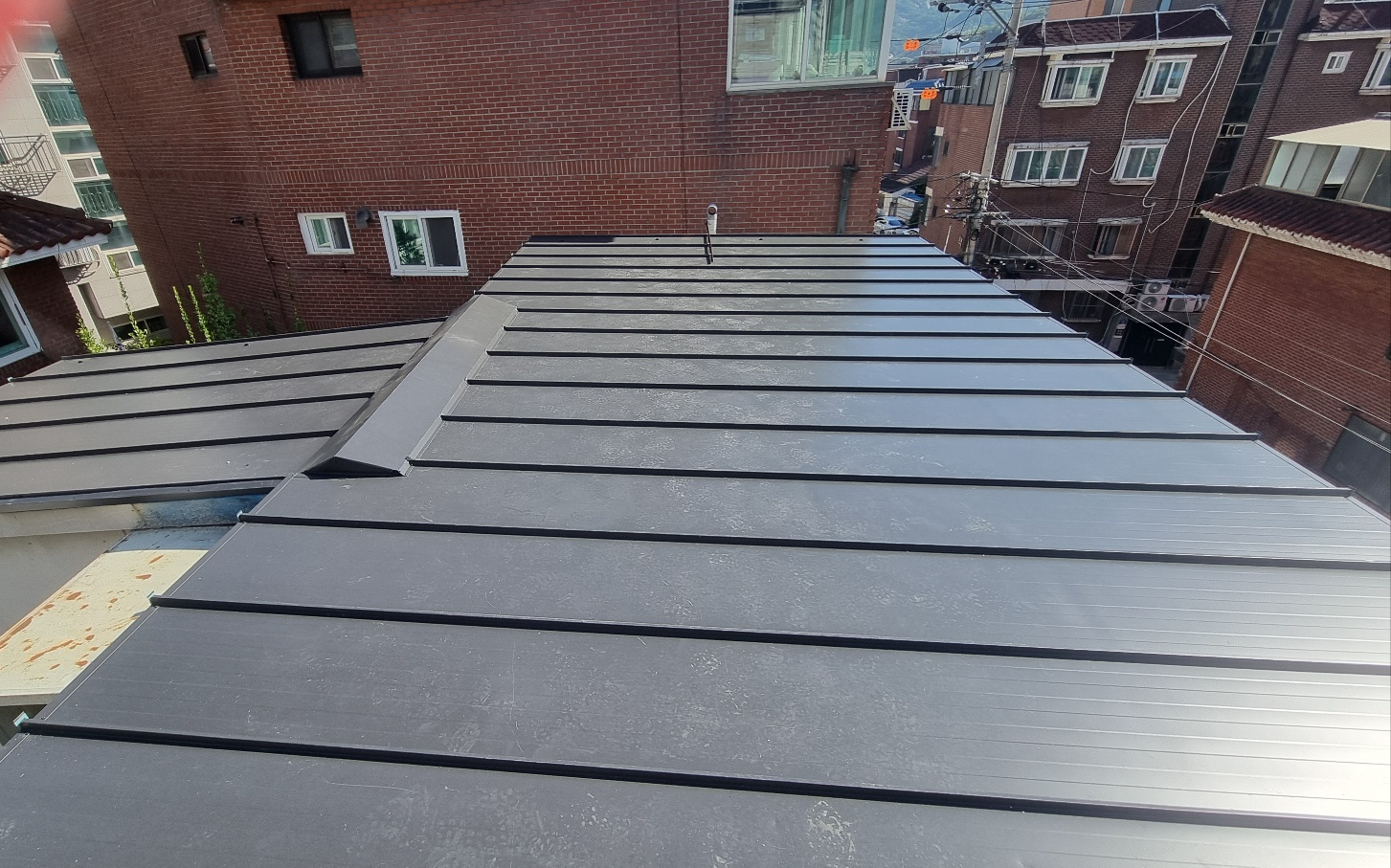

징크판넬 덧방 시공 시에는 기존 외벽 선 대비 처마 끝단을 상당 길이 외측으로 돌출 연장하는 물끊기 처마 레이아웃을 구성해야 합니다.



지붕 마감 라인을 외벽면 외부로 확장 설정함으로써 지붕 경사면을 따라 집수된 융해수와 빗물이 외벽 접합부 및 외벽 표면으로 직접 흘러드는 현상을 완전 차단하게 됩니다.



동절기 횡풍을 동반한 세찬 강우 및 눈 녹은 물의 낙하 유량은 건물 외곽 지상으로 직접 수동 배수 유도하여, 지붕 조인트 및 벽체 접합부의 모세관 유입 위험을 완벽히 방지해 냅니다.



겨울철 지붕 누수는 단순 실리콘 보수가 아닌, 50mm 결합식 징크판넬 전체 덧방과 돌출 물끊기 처마 설계를 통해 수분 유입 경로를 원천 차단해야만 해결할 수 있습니다.



스카이쉽은 정밀한 구조 진단과 정석 공정을 바탕으로 건축주님의 건물의 수명과 가치를 높여 드립니다.
