은평구 불광동 // 노후 겹침 지붕의 미세 처짐에 따른 누수 기전 분석 및 50mm 결합식 징크판넬 전체 덧방 공법

안녕하세요 스카이쉽 박대표 입니다.



오래된 가설건축물 및 소형 건물의 지붕은 비바람과 하중에 노출되면서 지속적인 변형을 겪게 되며, 이는 곧 누수로 이어져 건물 전체의 내구성을 저하시키는 주요 원인이 됩니다.



지붕 누수가 발생할 때 근본적인 하부 및 표면 구조 검토 없이 시공하는 부분 실리콘 실링은 임시 조치에 불과합니다.



오늘은 기존 겹침 방식 지붕의 미세 처짐에 따른 누수 원인 분석과 이를 원천 차단하기 위해 시행한 50mm 결합식 징크판넬 전체 덧방 시공의 공학적 공정을 상세히 분석해 드립니다.



1. 기존 겹침 방식 지붕의 구조적 한계와 미세 처짐 누수 매커니즘

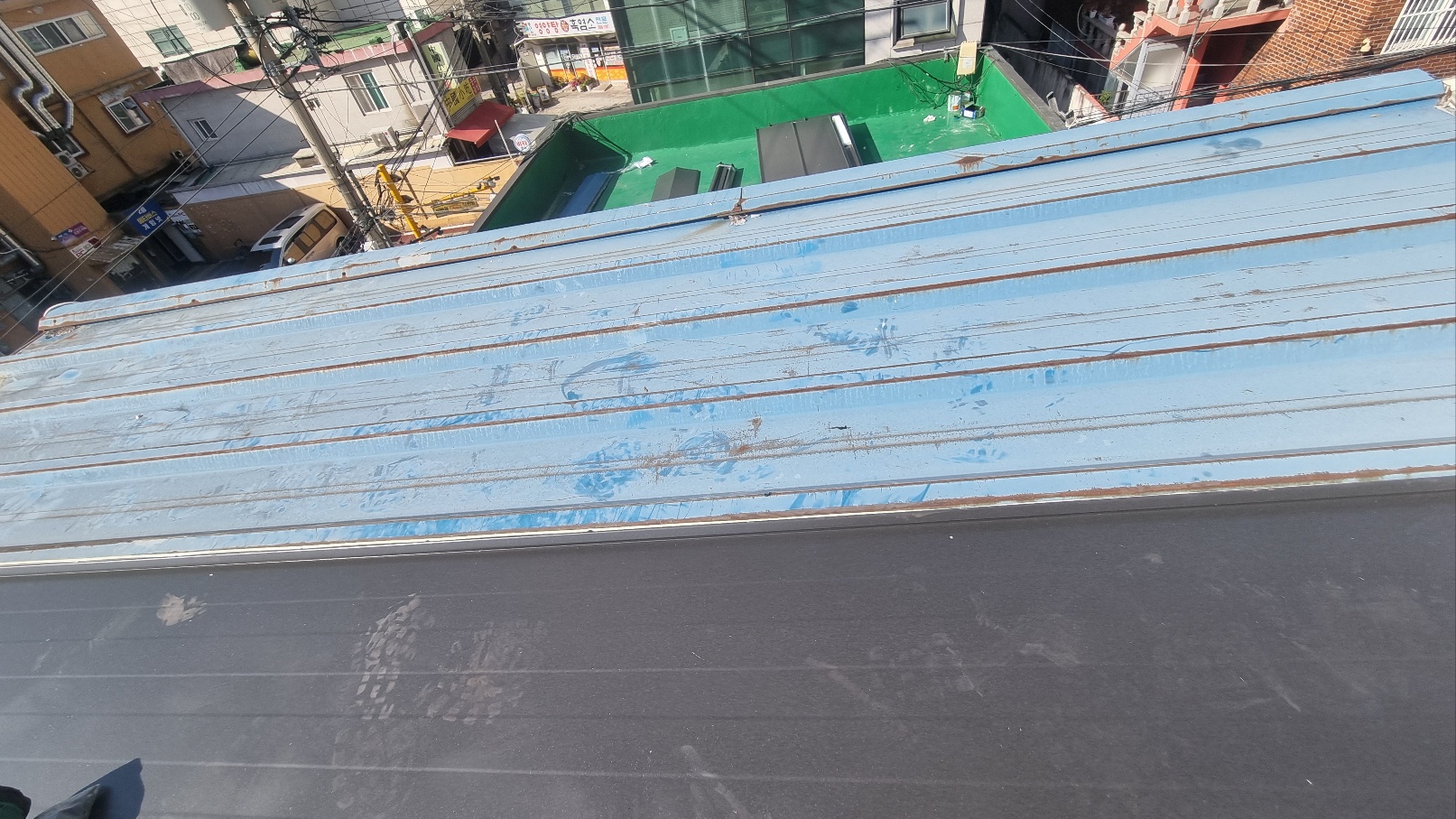

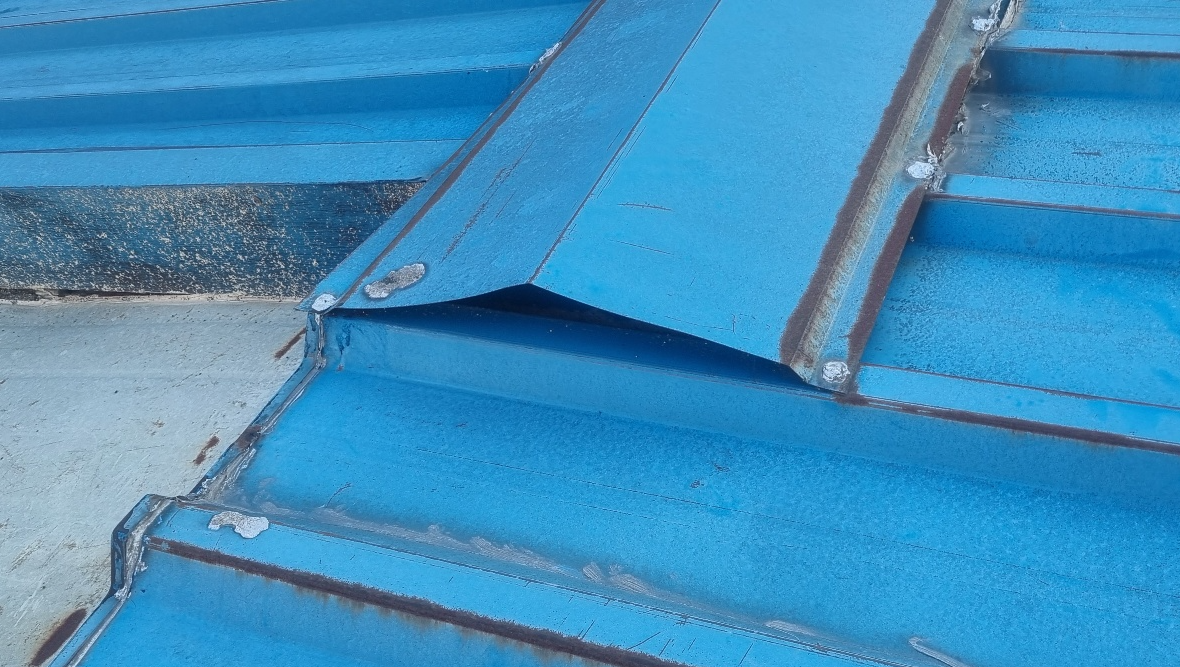

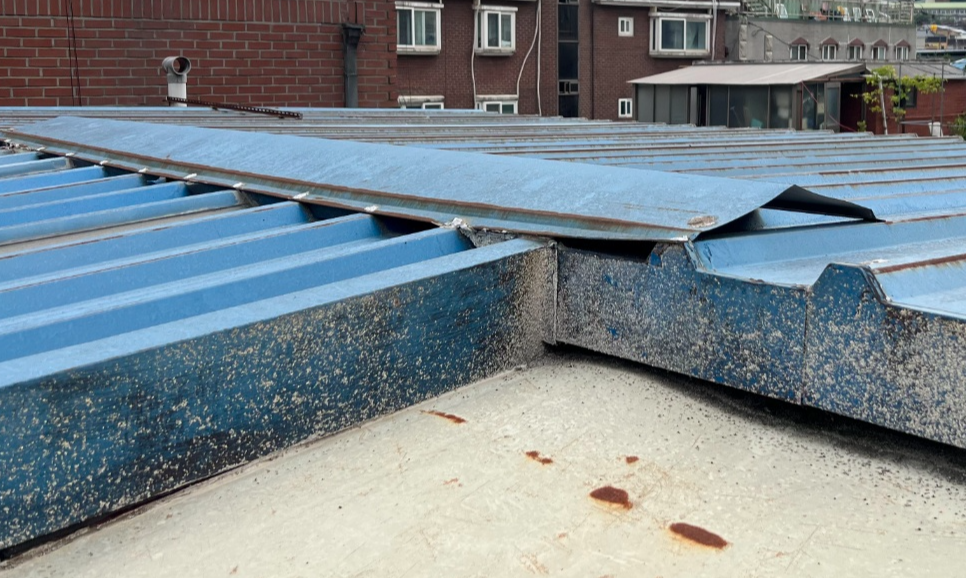

이번 현장의 기존 지붕은 장기간 사용으로 천장이 노후화된 상태였으며, 이음매 결합형이 아닌 판재를 상호 겹쳐 고정하는 일반 겹침 방식 지붕으로 시공되어 있었습니다.

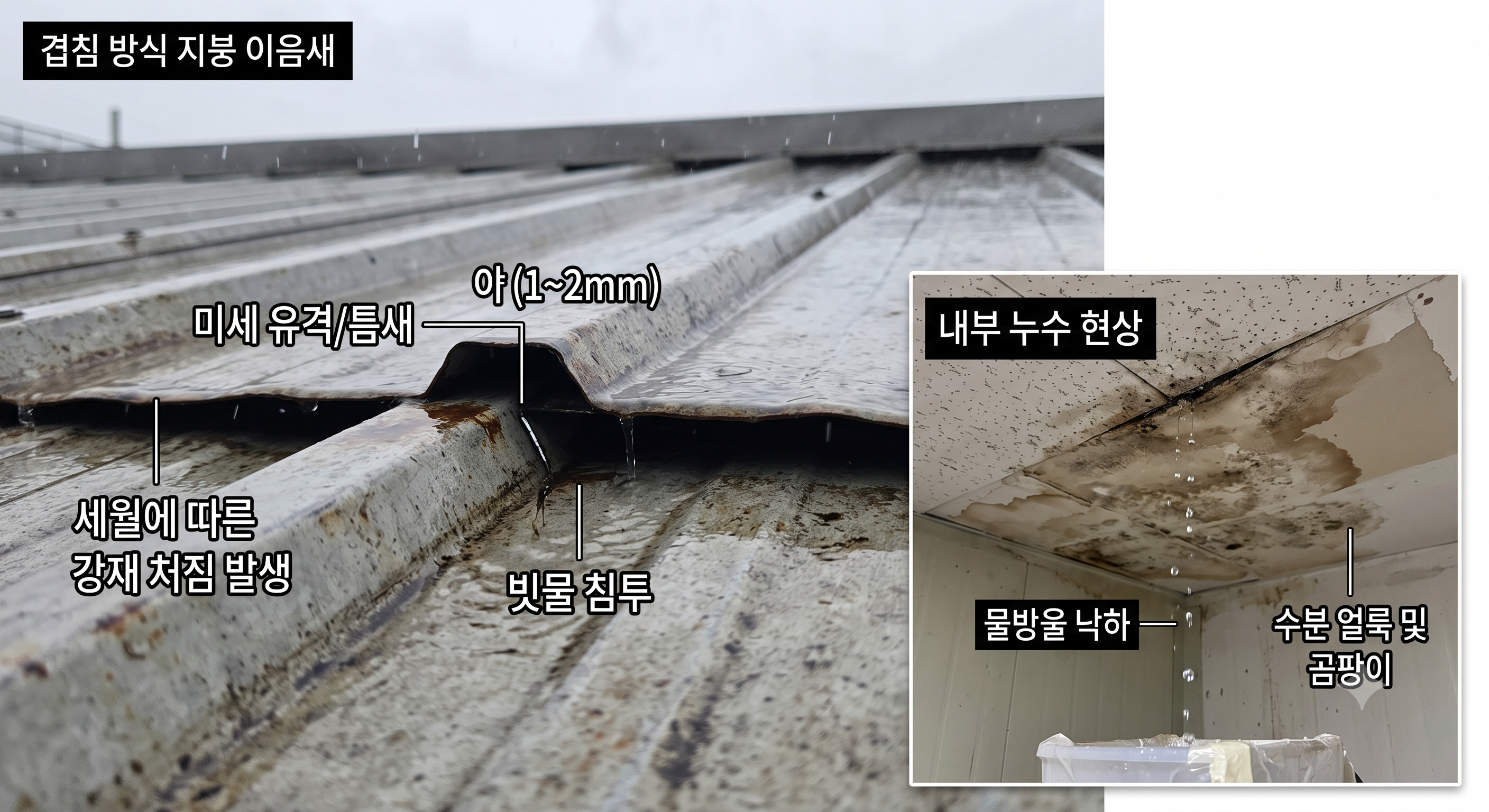

겹침 방식 구조는 외부 자외선과 온도 변화에 따른 금속의 열수축 팽창, 그리고 수직 하중에 의해 시간에 따라 미세한 처짐(Deflection)이 발생하게 됩니다.



판재에 미세 처짐이 유발되면 이음새 겹침 부위의 기밀성이 상실되고, 모세관 현상 및 경사면 모임 빗물이 판재 내부로 스며드는 누수 경로가 형성됩니다.

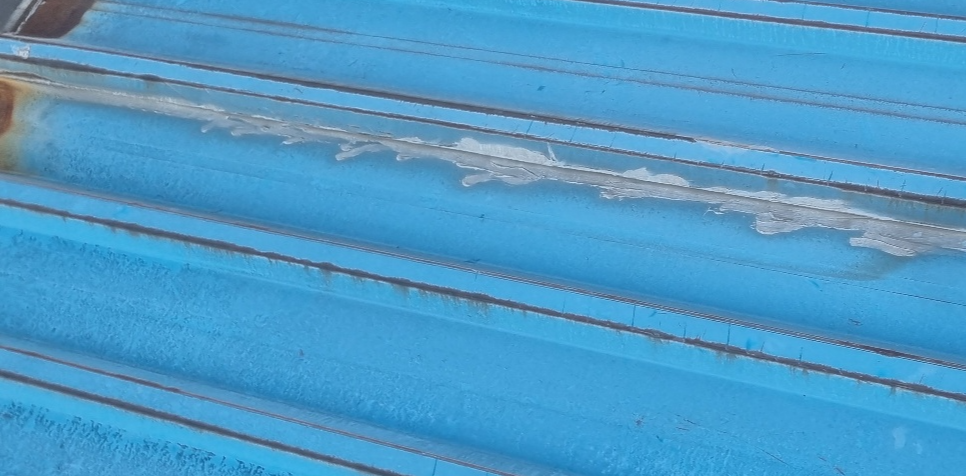

누수 발생 시 흔히 시행하는 실리콘 작업은 표면의 일시적인 틈새 보완 효과는 기대할 수 있으나, 골조의 구조적 변형과 자외선에 의한 실리콘 경화 현상으로 인해 빗물 유입을 원천적으로 통제할 수 없습니다.



따라서 스카이쉽은 구조적 안정성과 완벽한 방수층 확보를 위해 기존 지붕 전체를 덮는 50mm 징크판넬 전체 덧방 공법을 적용했습니다.



2. 50mm 결합식 징크판넬의 기밀 결합 구조와 300mm 돌출 처마 수분 차단 공학

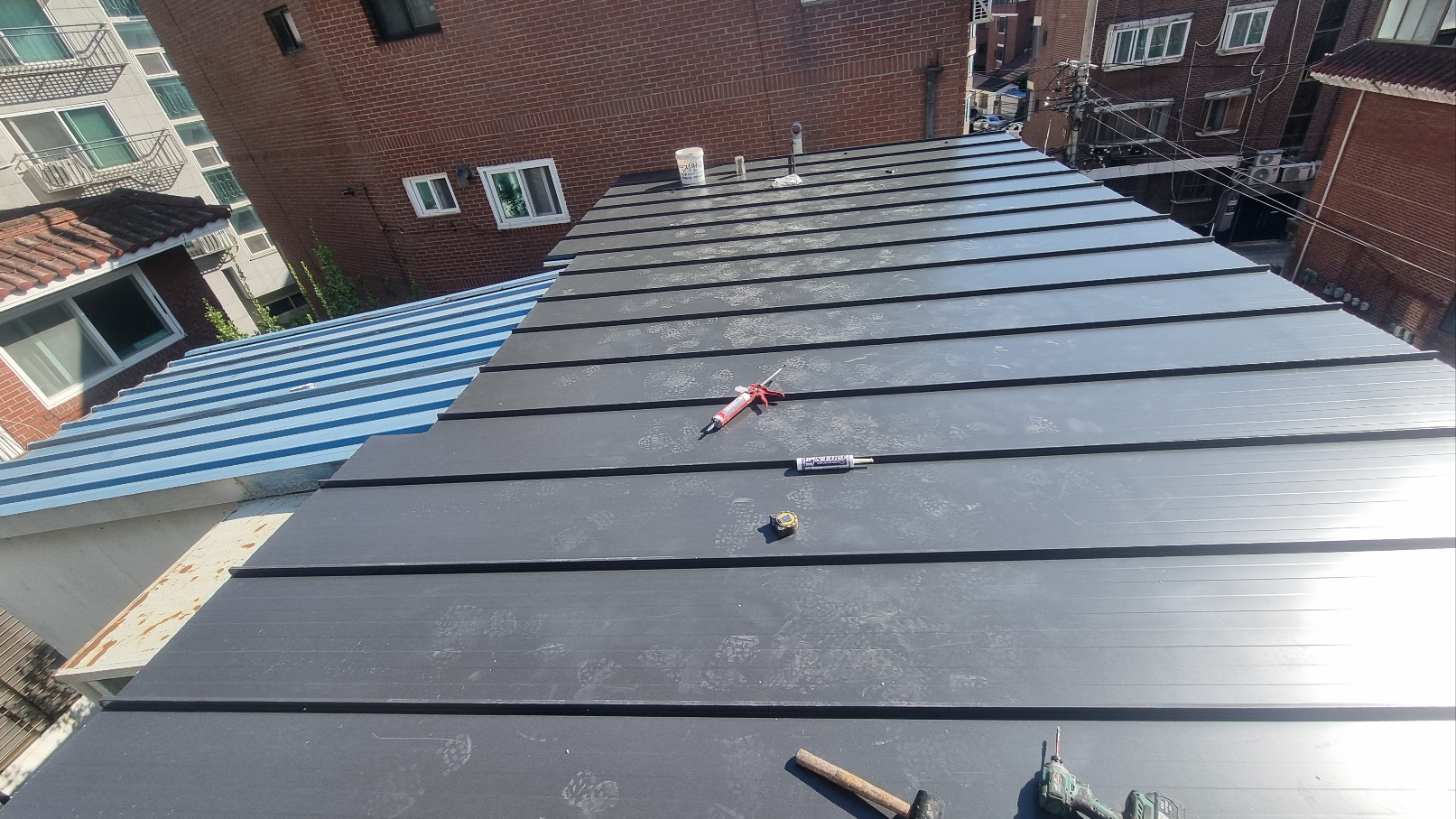

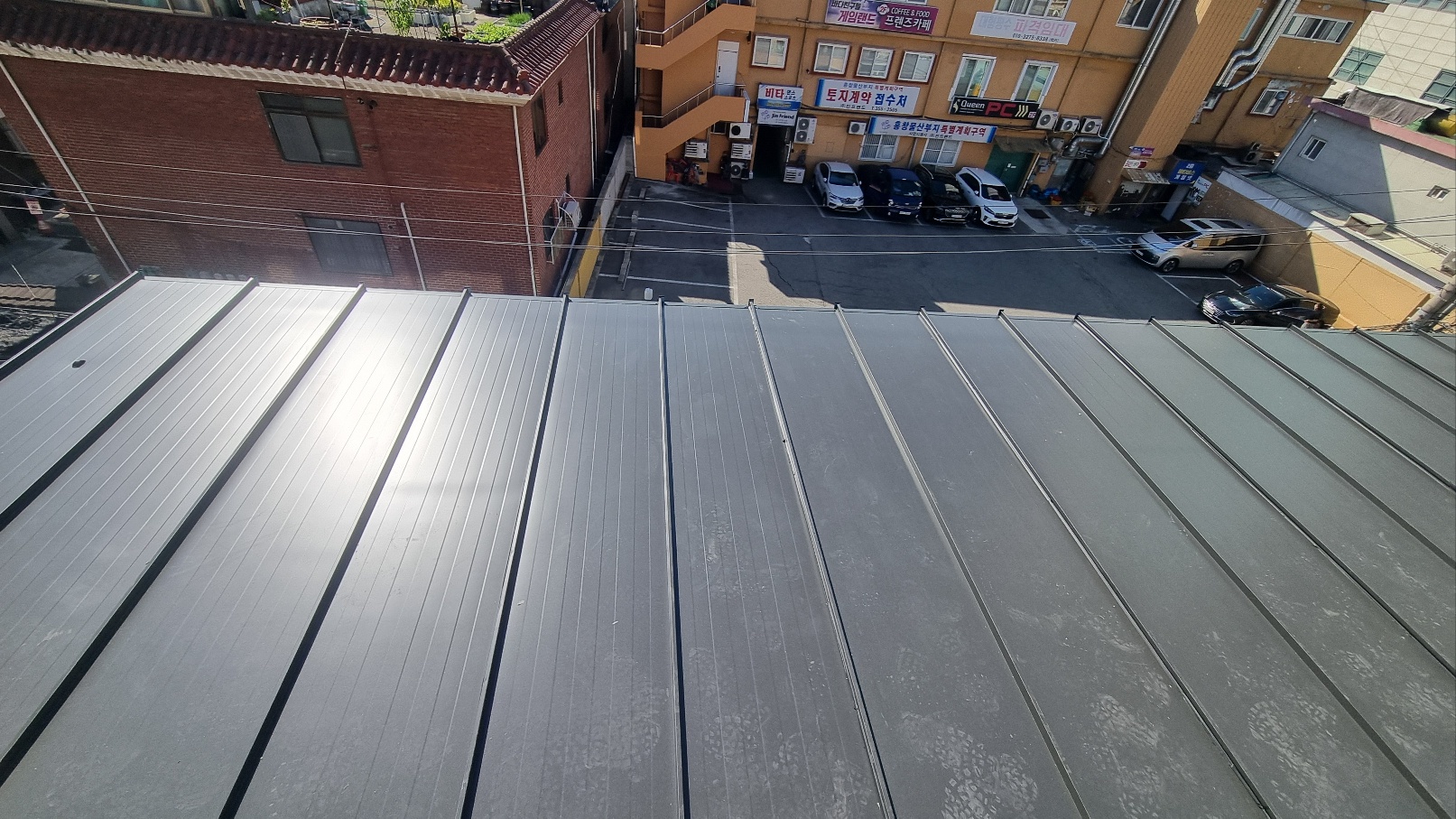

전체 덧방 시공에 투입된 자재는 50mm 두께의 결합식 징크판넬입니다.



결합식 징크판넬 구조는 판넬과 판넬이 홈 형태로 내부에서 기밀하게 맞물려 결속되므로, 외부 피스 노출 및 틈새 결합부로의 빗물 침투를 정밀하게 방지하는 뛰어난 내수 메커니즘을 가집니다.

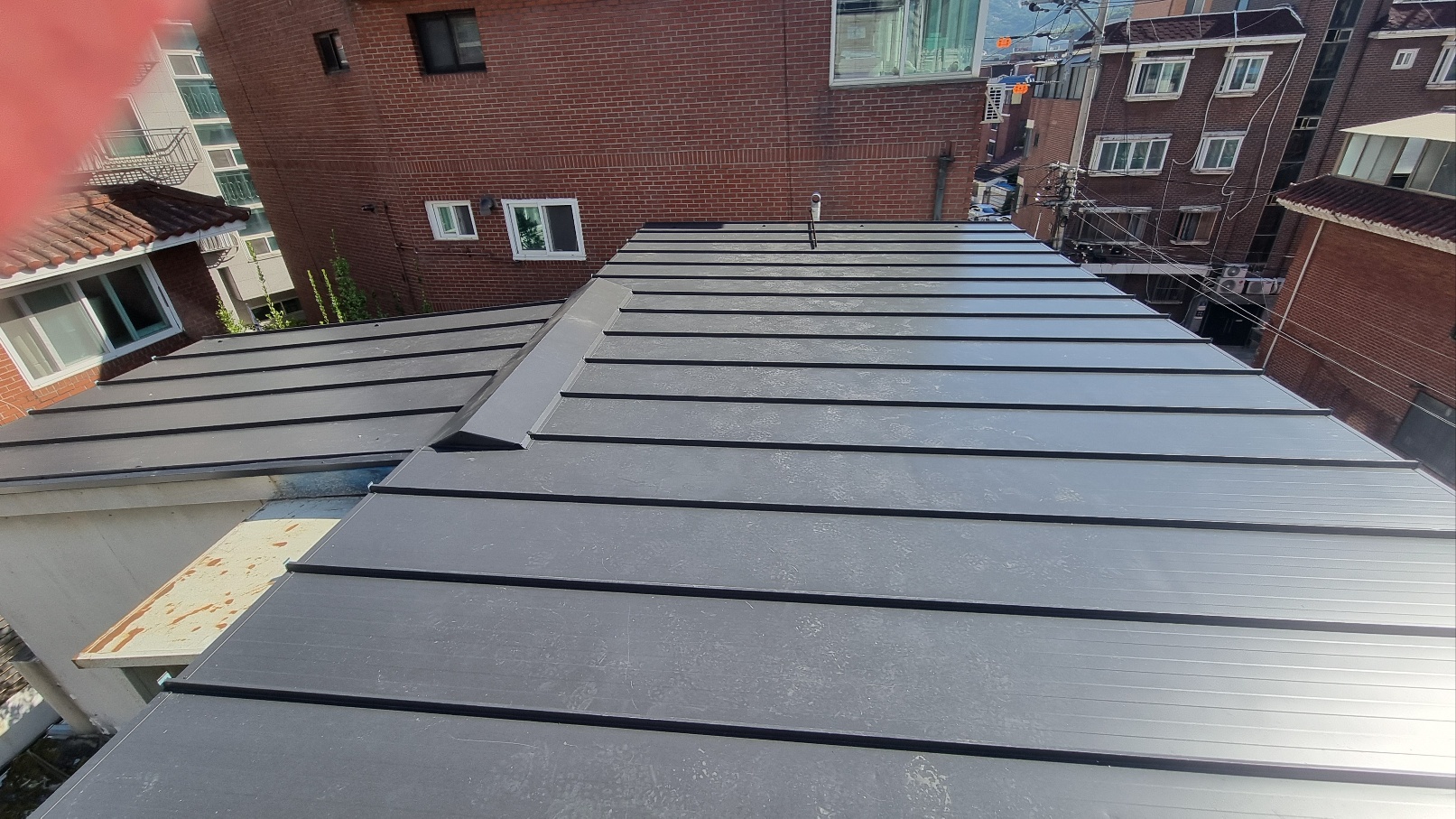

아울러 스카이쉽은 기존 지붕의 외곽 치수 대비 약 300mm 더 크게 징크판넬을 제작하여 돌출 처마 레이아웃을 구성했습니다.



지붕 끝단을 기존 건물의 벽면보다 300mm 연장 시공함으로써 횡풍을 동반한 세찬 강우 시에도 빗물이 벽체 접합부 및 외벽으로 직접 유입되는 현상을 차단하고, 배수 유량을 외곽으로 원활히 유도하는 물끊기 수분 차단 효과를 완벽하게 입증해 냅니다.



3. 녹슨 노후 지붕의 내식·외관 개선 효과 및 시공 견적 기준

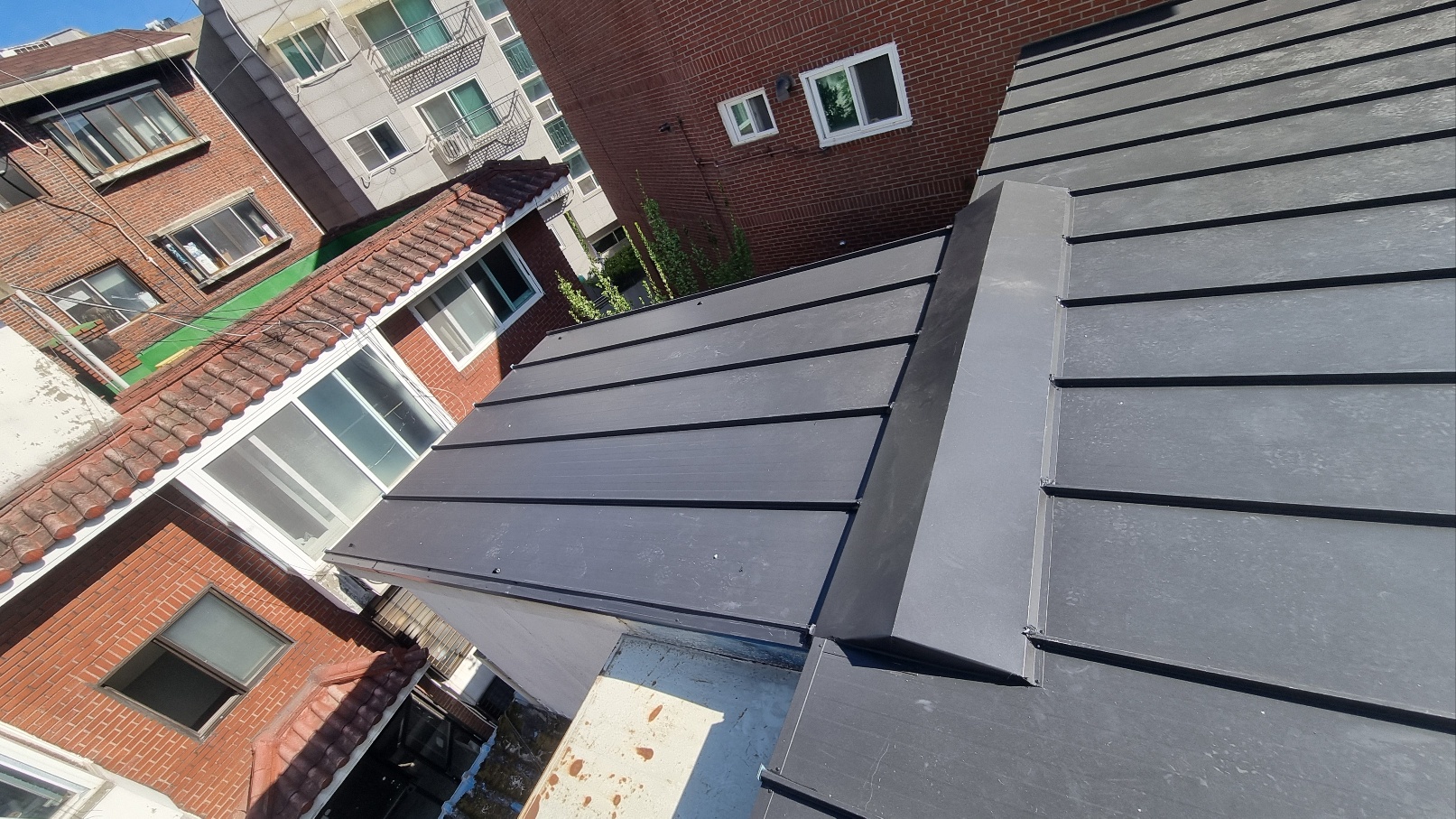

기존의 노후되고 녹슨 철골 지붕 표면 위에 50mm 결합식 징크판넬을 덧방 시공함으로써, 단열과 방수 내구성을 대폭 향상시킴과 동시에 차갑고 노후된 건물의 외관을 하이엔드 징크 건축물 스타일로 세련되게 개선시켰습니다.



완공 후 건축주께서도 우수한 방수 내구성과 깔끔하게 마감된 외관 품질에 크게 만족하셨습니다.



이번 약 10평 규모 지붕의 덧방 시공 비용은 총 400만 원이며, 평당 평균 단가는 40만 원으로 산정됩니다.



스카이쉽의 50mm 징크판넬 덧방 시공 최저 가능 면적은 3평부터 적용 가능하며, 현장 위치 및 거리에 따른 이동 경비(운송비 및 출장비)는 별도로 가산됩니다.



오래된 지붕의 누수 결함은 임시방편의 실리콘 작업이 아닌, 결합식 징크판넬 전체 덧방 공법을 통해 구조적으로 빗물 유입을 원천 차단하는 것이 가장 확실한 공학적 솔루션입니다.



스카이쉽은 정확한 구조 진단과 정직한 정석 공정을 바탕으로 건축주님의 건물의 수명과 가치를 탄탄하게 높여 드립니다.
