컨테이너 바닥 꺼짐 현상의 구조적 원인 분석: OSB 합판 물성 약화, M바 장선 스팬 벌어짐 및 50x50 아연각관·18t 태고합판 보강 공법

안녕하세요 스카이쉽 박대표 입니다.



컨테이너 농막 및 가설건축물에서 가장 흔하게 발생하는 대표적인 하자 중 하나는 보행 시 바닥재가 주저앉거나 유격이 발생하는 바닥 꺼짐 및 출렁임 현상입니다.



이러한 바닥 결함은 단순히 상부 마감재 노후화의 문제가 아니며, 상부 구조 판재의 재질 특성과 하부 철골 프레임의 지지간격 설계 미비에서 비롯되는 구조적 문제입니다.



오늘은 컨테이너 바닥 꺼짐 현상이 발생하는 근본적인 메커니즘을 기술적으로 진단하고, 이를 해결하기 위한 50x50 아연각관 골조 보강과 18t 태고합판 시공의 구조적 필연성을 상세히 분석해 드립니다.



1. 저가형 OSB 합판의 수분 수지 결합 약화와 바닥 붕괴 기전



과거 제조된 컨테이너 바닥에는 상대적으로 수분 저항성을 갖춘 내수 목재 합판이 적용되는 경우가 많았습니다.



그러나 근래 유통되는 저가형 컨테이너 및 농막 구조체에는 원가 절감 목적으로 수분 침투에 극도로 취약한 저가형 OSB 합판이 다수 사용되고 있습니다.



OSB(Oriented Strand Board)는 목재 입자를 유기 수지 접착제와 혼합하여 열압 성형한 판재입니다.



OSB 합판이 하부 지면 습기나 상부 유입 수분에 지속적으로 노출될 경우, 입자 간을 결합하고 있던 수지 결합력이 약화되면서 수분 흡수에 따른 두께 팽창과 기계적 강도 저하가 급격히 진행됩니다.

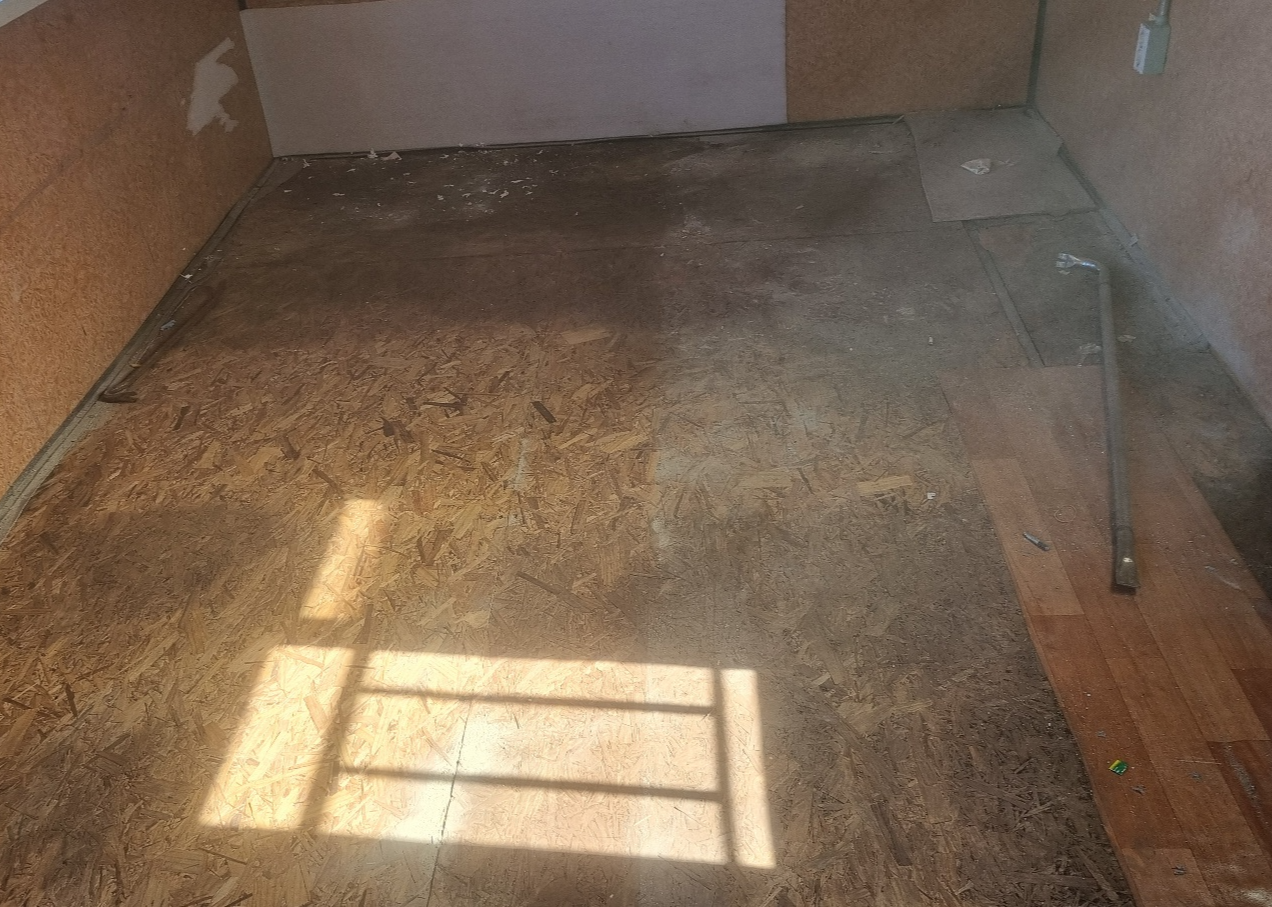

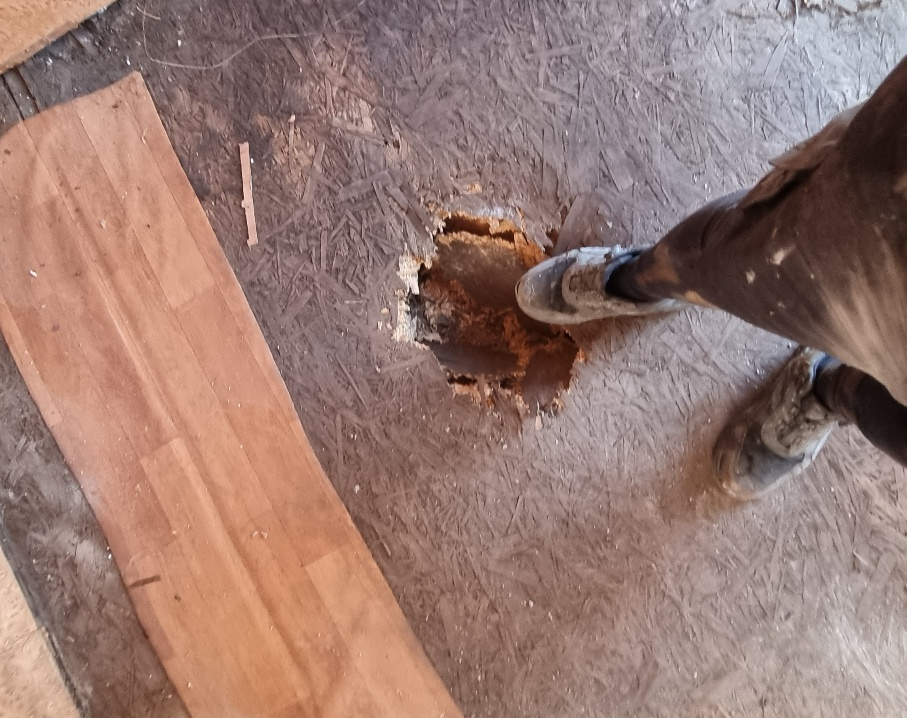

내부 결합력을 상실한 OSB 합판은 전단 강도와 휨 압축 강도를 상실하여 부스러지는 상태로 열화되며, 보행 하중 및 점하중 작용 시 수직 하중을 지지하지 못하고 바닥이 주저앉는 구조적 파손을 유발하게 됩니다.



2. 하부 M바 장선 지지간격 500mm 초과에 따른 휨 모멘트 및 처짐 증대



바닥 꺼짐을 유발하는 또 다른 하부 구조적 원인은 합판을 하부에서 지지하는 M바(장선) 프레임의 간격 확정 오류와 불규칙한 배열입니다.



기존 표준 시공 기준에서는 하부 M바 지지간격을 기본 500mm 내외로 설계하여 하중을 분산시켰습니다.

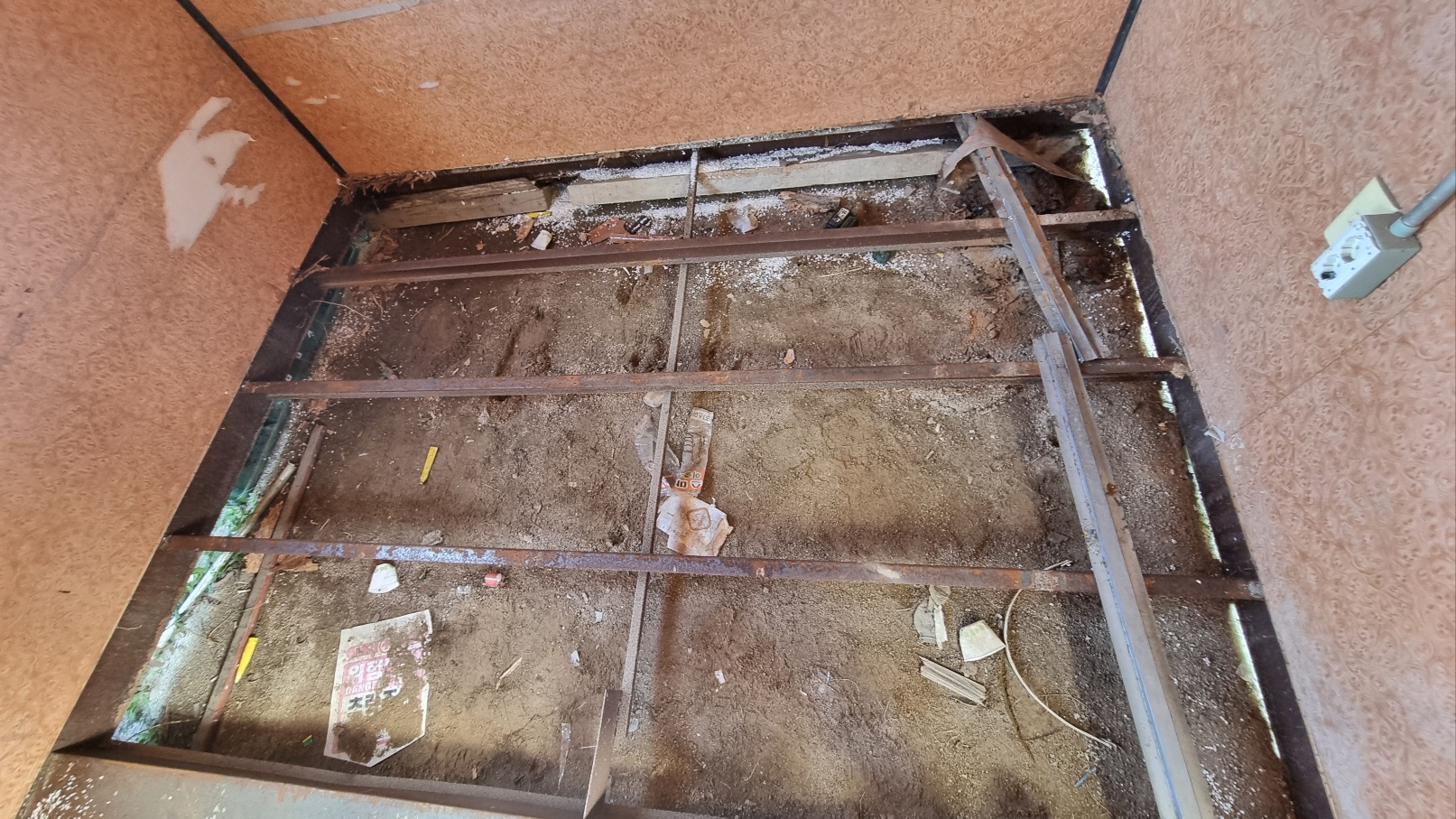

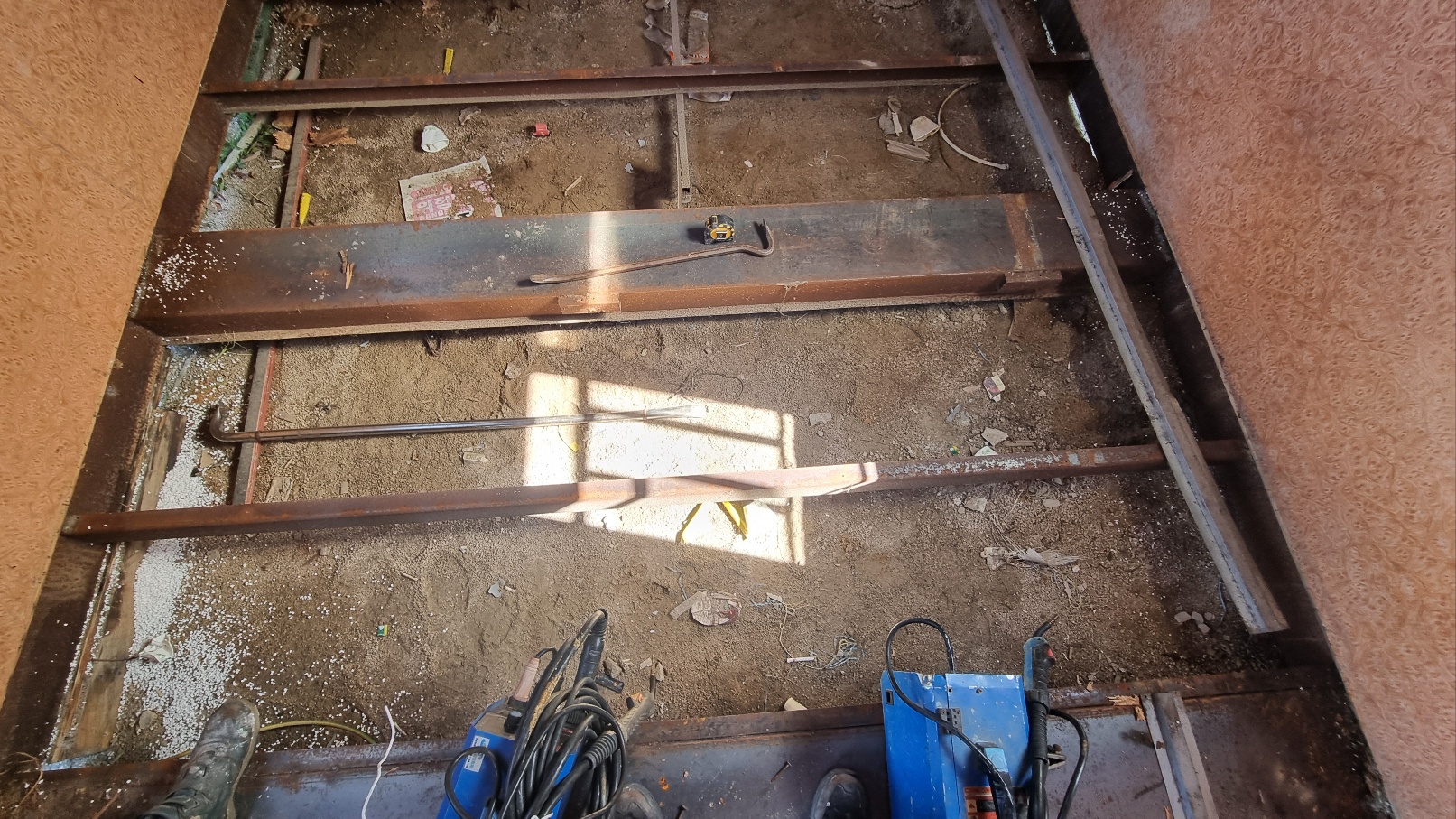

그러나 최근 저가형 컨테이너의 하부 프레임을 점검해 보면, M바 간격을 500mm를 초과하여 600mm~700mm 이상으로 넓게 가설되어 있거나 프레임 배치가 불규칙한 사례가 다수 확인됩니다.



하부 장선 지지간격이 넓어지면 상부 판재가 지지대 없이 견뎌야 하는 구조적 스팬(Span) 길이가 증가하게 됩니다.



스팬 길이가 길어질수록 상부 하중 작용 시 중앙부에 가해지는 휨 모멘트(Bending Moment)가 급격히 증가하며, 이에 비례하여 휨 처짐량이 확대되어 보행 시 바닥이 크게 휘어지고 출렁거리는 결함이 발생하게 됩니다.



3. 50x50 아연각관 골조 재설계 및 18t 태고합판 정석 공법의 필요성



이러한 수지 약화 현상과 골조 스팬 과다 문제를 해결하기 위해서는 하부 프레임의 재구축과 방수 판재의 적용이 필수적입니다.

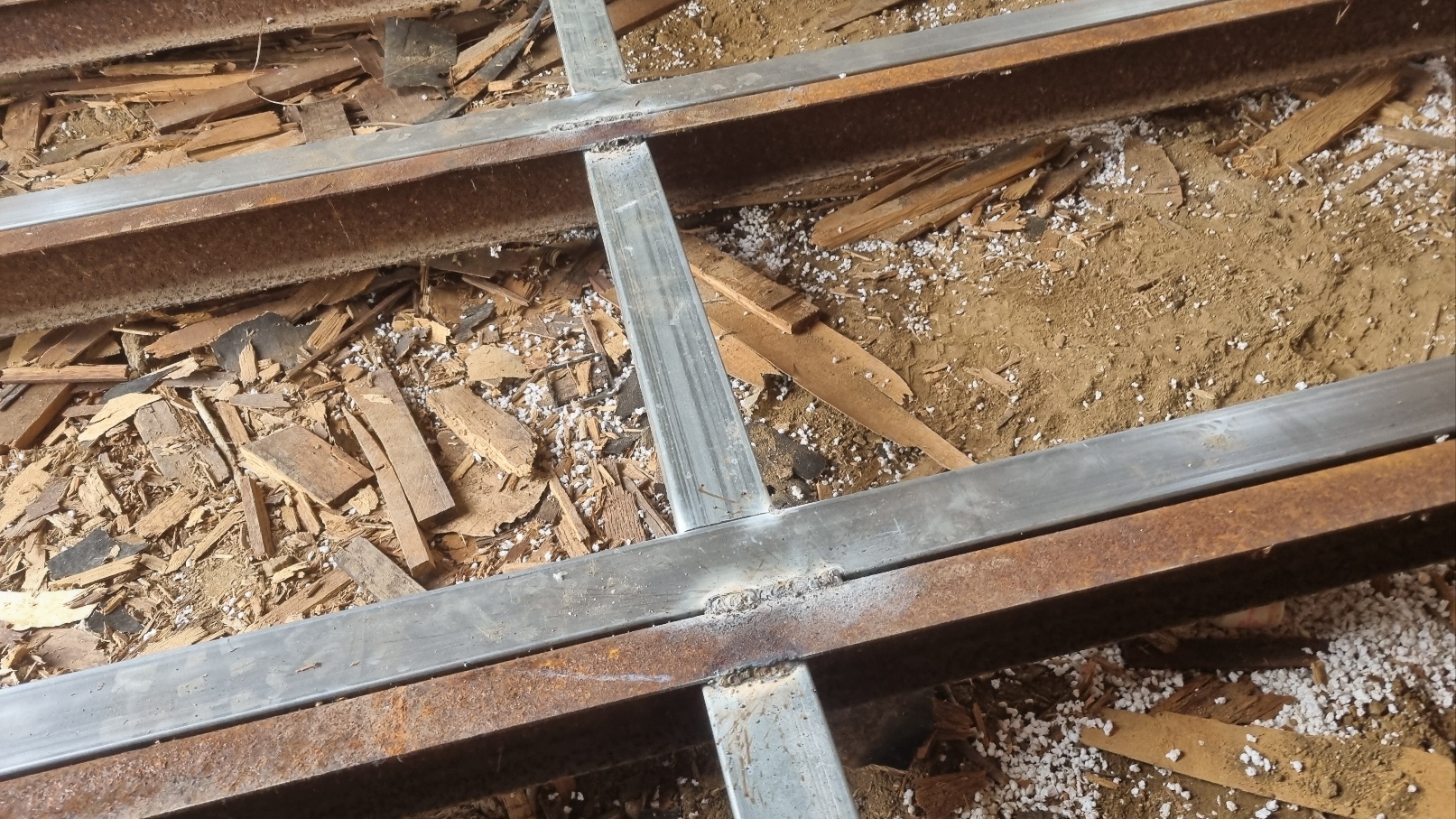

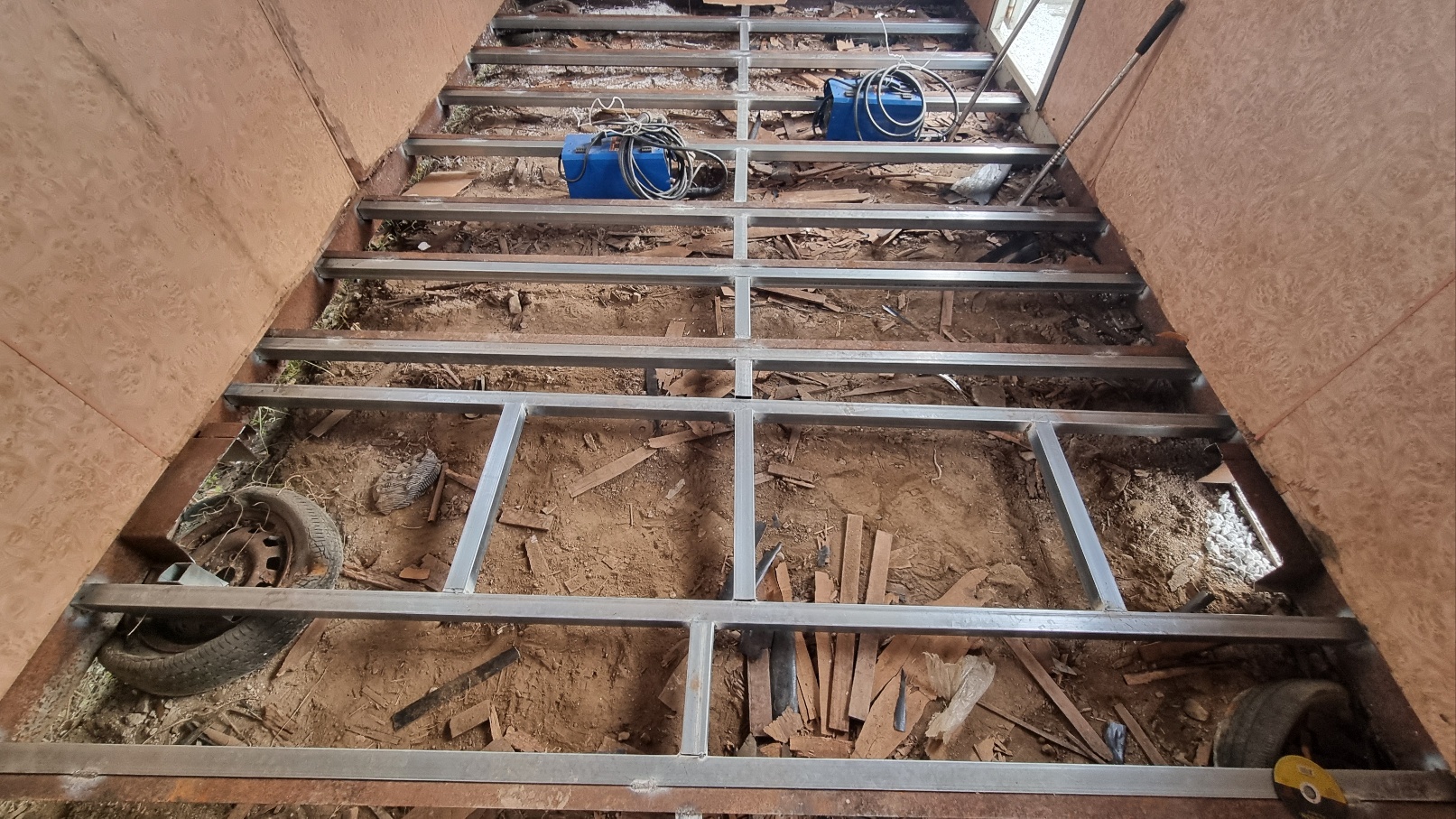

스카이쉽은 바닥 수리 공정 시 50x50mm 고강도 용융 아연도금 각관을 가설하여 하부 장선 간격을 500mm 이하로 촘촘하게 재배열합니다.

특히 수직 하중이 상시 집중되는 바닥 중앙 스팬과 합판 조인트 부위 아래에 2중 보강 용접을 시행하여 하중 전달 경로를 다중으로 분산시킵니다.



아연각관은 피막의 희생양극 방청 작용으로 수분 노출 환경에서도 부식 위험을 낮추어 주며, 용접 열 가열로 도금층이 손상된 열 영향 부위는 방청 도료를 엄격히 도포하여 골조 내구성을 보장합니다.

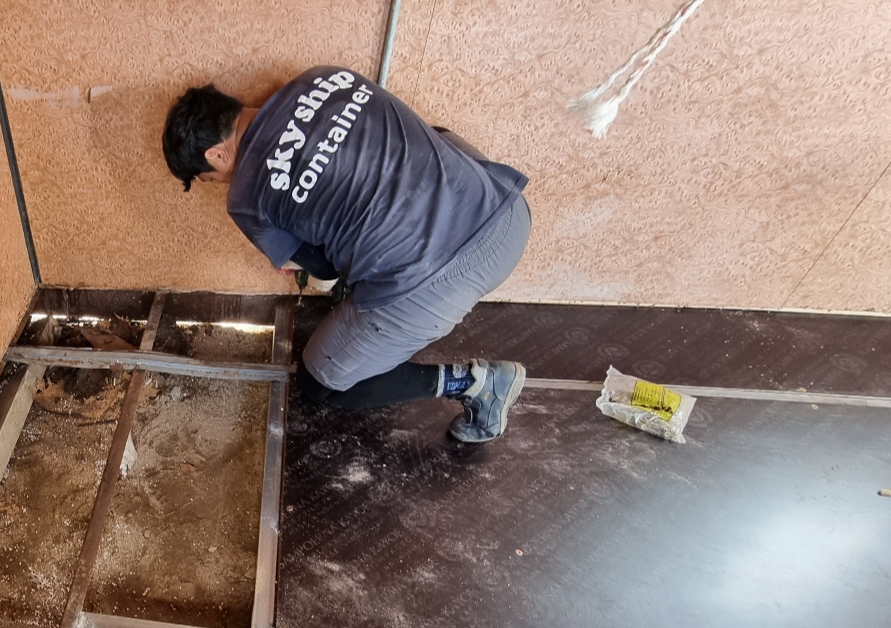

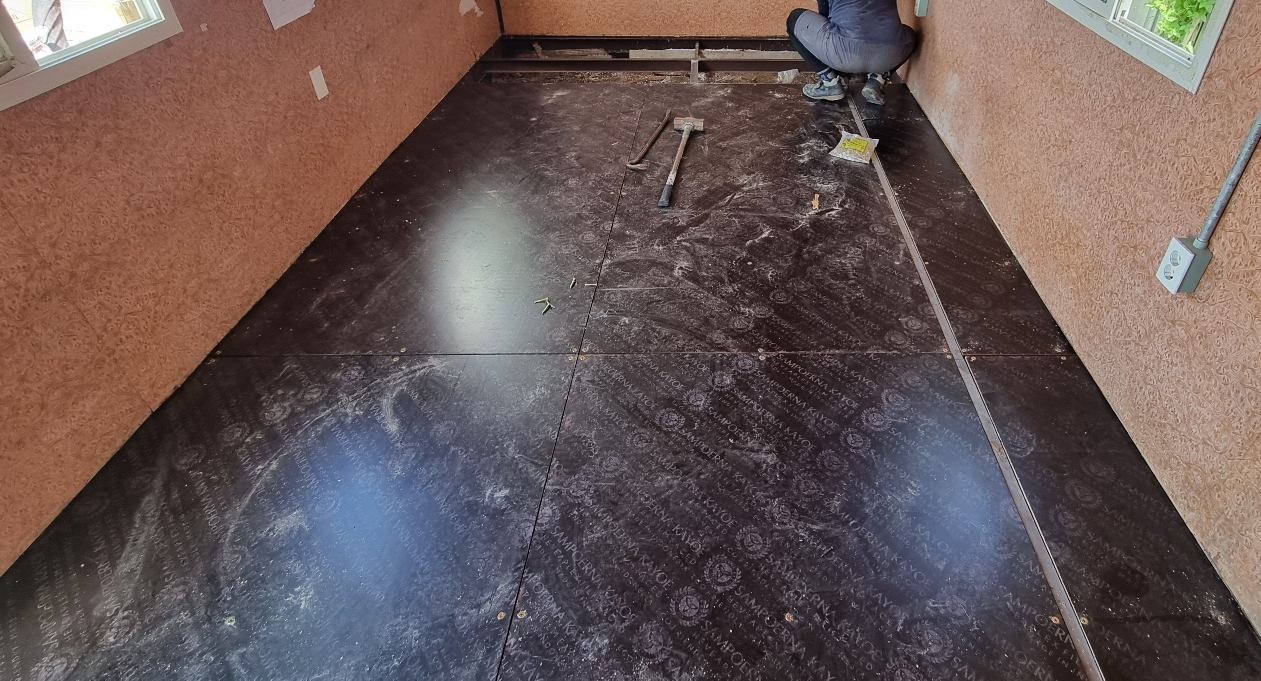

정밀 레벨링이 완료된 각관 골조 위에는 고밀도 18t 태고합판을 기밀 체결합니다. 태고합판 양면에 열압 착복된 방수 페놀수지 필름은 외부 습기 및 수분의 직접 유입을 차단하여 합판 함수율 상승을 저하시켜 줍니다.

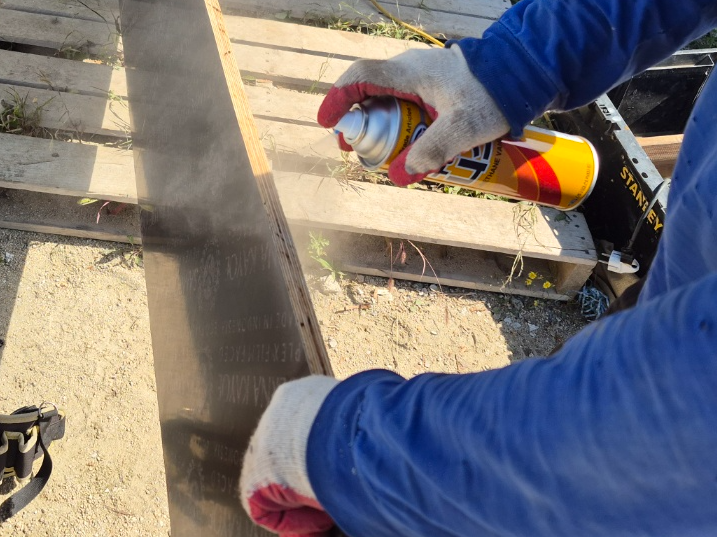

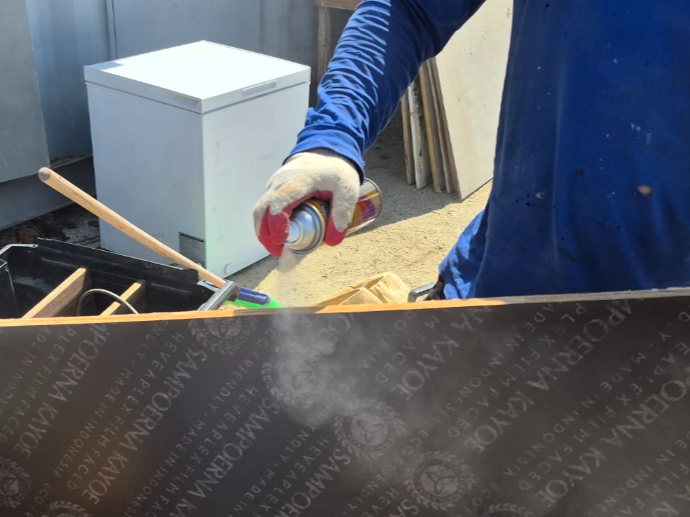

나아가 스카이쉽은 현장 재단 시 노출되는 합판 절단 단면 전체에 우레탄 니스 바니시 방수 코팅을 도포합니다.



절단 단면 목재 섬유를 방수 코팅해야 수분 침투에 의한 엣지 부위 팽창 하자를 차단할 수 있습니다.

스카이쉽은 보이지 않는 하부 골조의 공학적 정밀성을 지킴으로써 건축주님의 재수리 지출을 차단하는 정석 시공을 고집합니다.
