컨테이너 지붕 누수의 구조적 원인 분석: 겹침 지붕 미세 처짐 및 50mm 결합식 징크판넬과 돌출 물끊기 처마 설계 공법

안녕하세요 스카이쉽 박대표 입니다.



컨테이너 농막 및 가설건축물에서 발생하는 지붕 누수는 구조체의 내구성을 저하시키고 실내 습도 상승에 따른 2차 결로 하자를 유발하는 치명적인 구조 결함입니다.



지붕 누수가 발생했을 때 원인 분석 없이 시행하는 부분 실리콘 실링 작업은 일시적인 차폐 조치에 불과합니다.



오늘은 기존 겹침 방식 지붕의 미세 처짐 및 실리콘 열화에 따른 누수 기전을 공학적으로 분석하고, 이를 원천적으로 통제하기 위한 50mm 결합식 징크판넬 전체 덧방 공법과 돌출 물끊기 처마 설계의 정석 공정을 상세히 분석해 드립니다.

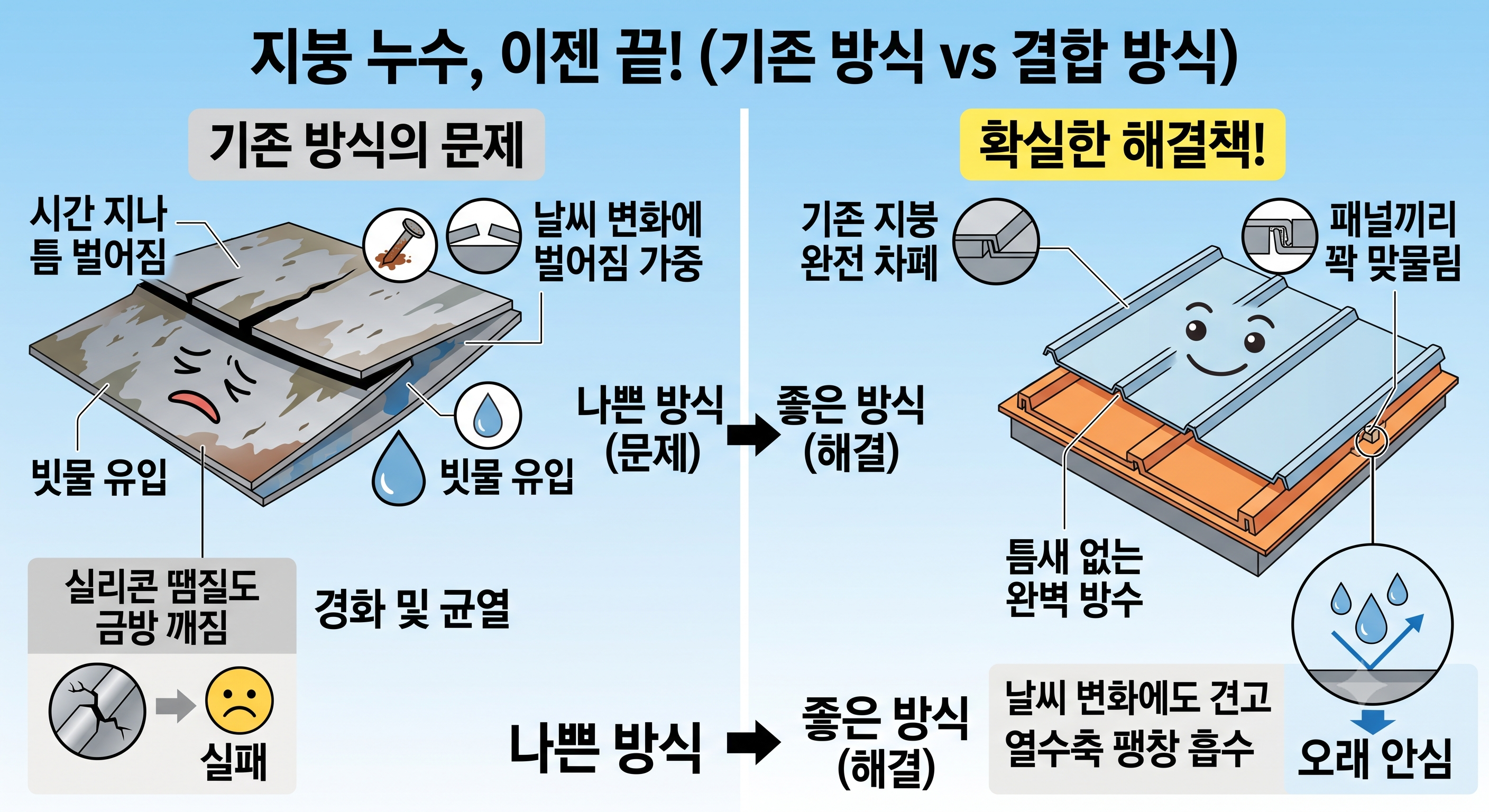

1. 겹침 방식 지붕재의 미세 처짐 및 실리콘 경화에 의한 누수 메커니즘



기존 소형 건축물에 다수 적용된 겹침 방식 지붕은 강판과 강판을 상호 포개어 이음하는 단순 중첩 구조를 가집니다.



이러한 구조체는 상부 하중과 온도 변화에 따른 열수축 팽창이 지속되면서 사간의 경과에 따라 미세한 처짐(Deflection) 현상이 유발됩니다.



겹침 부위에 미세 처짐이 가중되면 판재 간의 기밀 밀착력이 상실되고 모세관 현상(Capillary Action)에 의해 빗물이 하부로 유입되는 누수 경로가 형성됩니다.

누수 부위에 도포하는 실리콘 실란트는 자외선(UV) 및 외부 기온 변화에 노출되면서 유기 성분의 휘발과 함께 경화(Hardening) 및 균열 현상이 진행됩니다.



실리콘의 탄성 파괴로 발생한 미세 균열은 강우 시 수분 유입을 차단하지 못하므로, 기존 지붕 전체를 차폐하는 결합식 덧방 구조로 전환하는 것이 필수적입니다.



2. T&G(암수 가공) 기밀 결속 50mm 결합식 징크판넬의 방수 구조

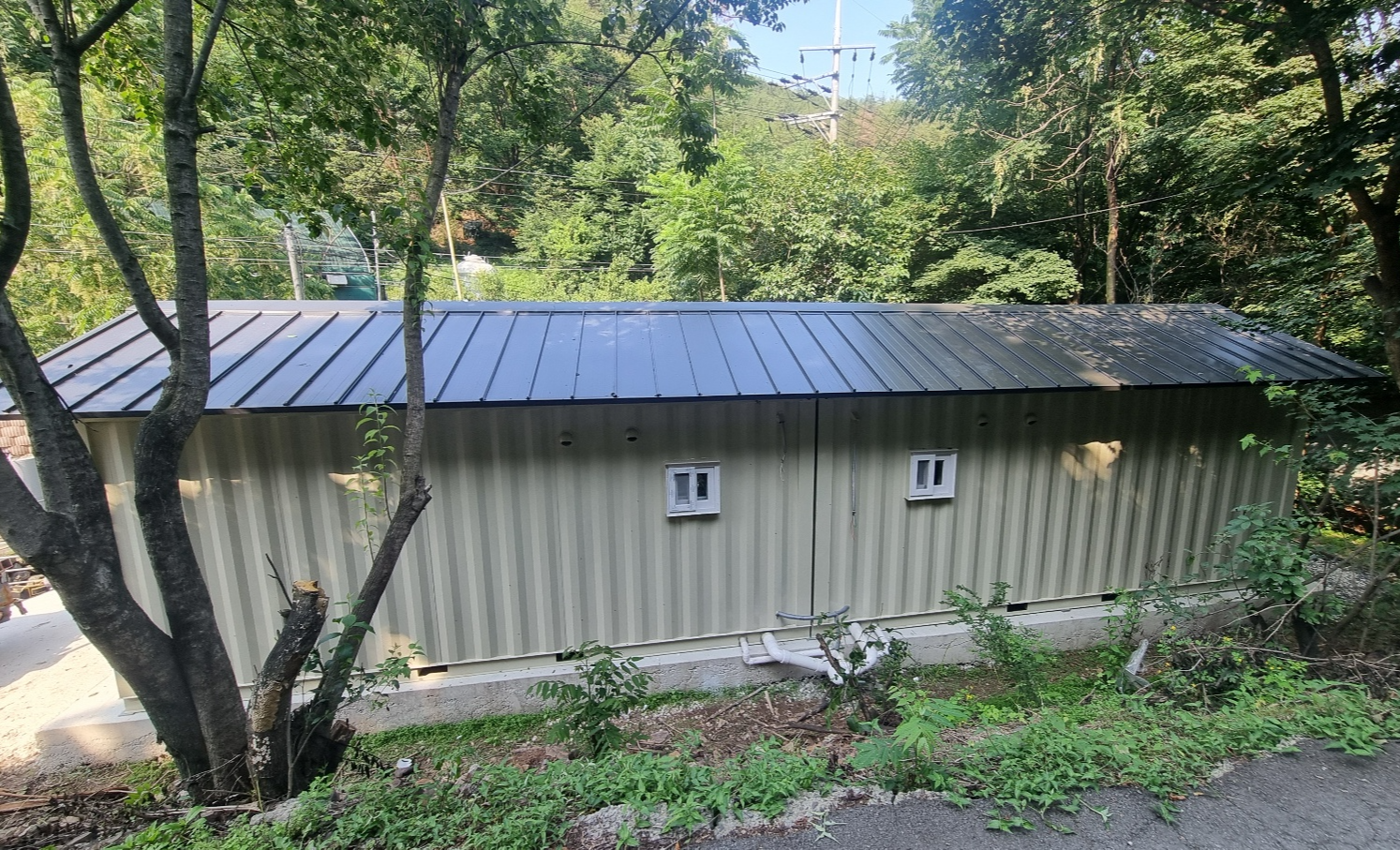

기존 지붕의 이음매 결함을 원천 차단하기 위해 투입되는 자재는 50mm 결합식 징크판넬입니다.



결합식 징크판넬은 패널 조인트 부위가 혀와 홈(Tongue and Groove) 형태로 내부에서 인터로킹(Interlocking)되어 기밀하게 조여지는 특수 구조를 형성합니다.



결속부 내부 밀봉 구조에 의해 외부 피스 노출이 최소화되며, 패널 이음새 틈새로의 수분 유입 경로가 물리적으로 차단되는 우수한 방수 메커니즘을 가집니다.



동시에 50mm 고밀도 단열 심재가 일체형으로 고정되어 있어 지붕을 통한 사계절 열손실 및 여름철 태양 복사열 전달을 효과적으로 차단하는 열차단 성능을 발휘합니다.

3. 외벽 수분 침투를 차단하는 돌출 물끊기 처마의 수동 배수 설계

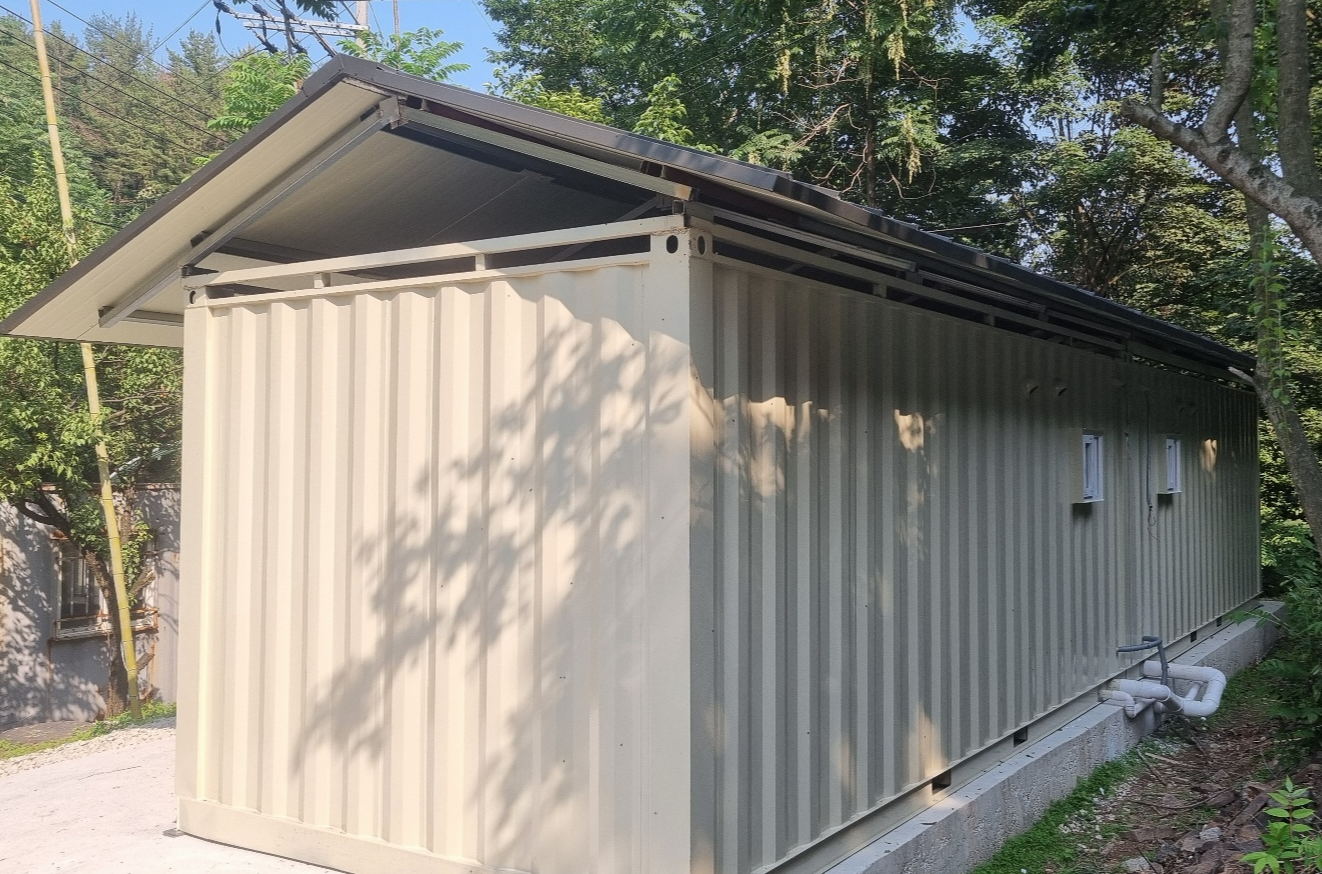

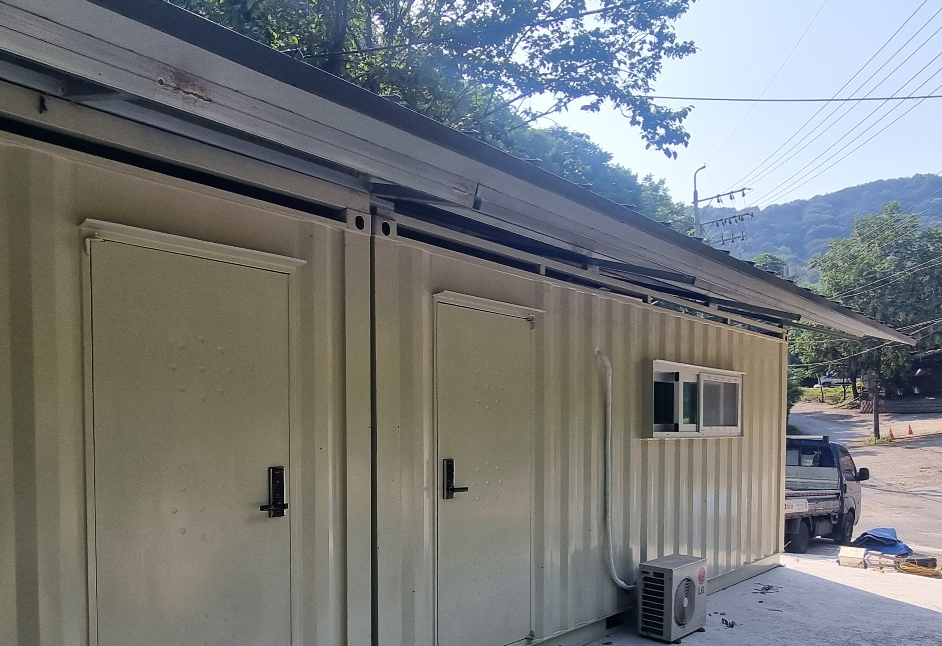

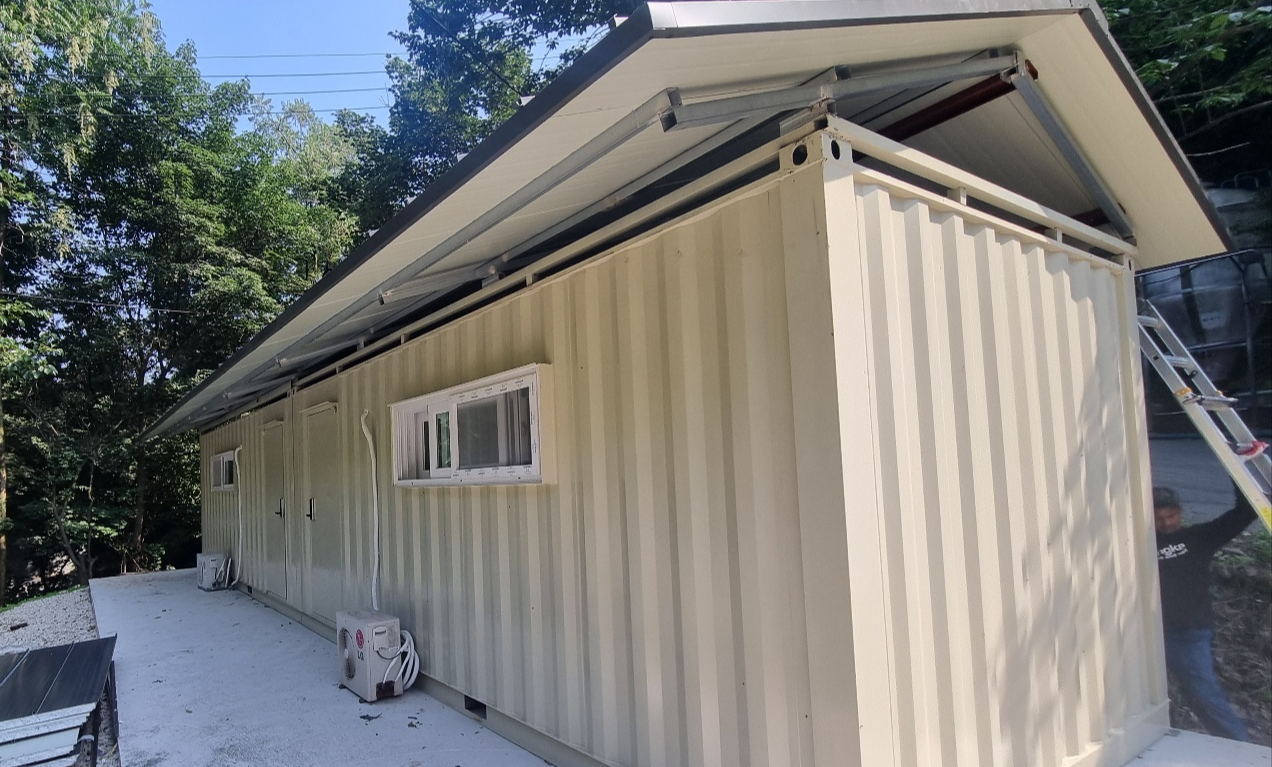

지붕 패널 설치 시에는 기존 외벽 선 대비 처마 끝단을 상당 길이 외측으로 연장하는 돌출 물끊기 처마 레이아웃을 구성해야 합니다.



지붕 마감 라인을 외벽면 외부로 확장 설정함으로써 지붕 경사면을 따라 집수된 빗물이 외벽 접합부 및 외벽 표면으로 직접 흘러드는 현상을 차단하게 됩니다.



횡풍을 동반한 세찬 강우 조건에서도 빗물의 낙하 유량을 건물 외곽 지상으로 직접 배수 유도하여, 지붕 조인트 및 벽체 접합부의 모세관 유입 위험을 완벽히 방지합니다.

지붕 누수는 단순 실리콘 보수가 아닌, 50mm 결합식 징크판넬 전체 덧방과 돌출 물끊기 처마 설계를 통해 수분 유입 경로를 차단해야만 해결할 수 있습니다.



스카이쉽은 정밀한 구조 진단과 정석 시공을 바탕으로 건축주님의 건물의 수명과 가치를 높여 드립니다.



건축, 집 수리, 기초 등 건축 관련 문의는 010-3783-5462로 연락 주시면

친절히 상담 드리겠습니다. 감사합니다.
